Артикул:
2313915
Внутрений код:
PC-2313915
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
72,7 кб
Характеристики
Вес, шт
—
122,300 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Пассивный сетевой изолятор для гальванической развязки в линиях передачи данных Ethernet. Предназначен для защиты оборудования Ethernet от разностей потенциалов до 4 кВ. Возможно применение для скоростей передачи до 1 ГБит/с. Возможность подсоединения для двух штекеров RJ45.
Преимущества для Вас
- Источник питания не требуется
- Электрическая прочность до 4 кВ
- Лакированная печатная плата для защиты от агрессивных воздействий атмосферной среды в особо жестких промышленных условиях
- Допуск на применение в области ж/д перевозок (прокатываемый материал) согласно EN 50155 и EN 50121

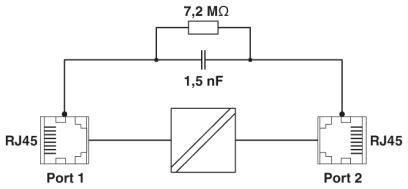

- Гальваническая развязка кабелей передачи данных и кабельного экрана
- Расширенный диапазон температур от -25 до +85 ℃
- Монтаж на рейку EN-типа
- Скорость передачи данных до 1000 Мбит/с
- Длительное напряжение развязки 250 VRMS
- Допуск для кораблестроения согласно DNV GL
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Высота | 5000 м (Ограничение см. в заявлении производителя) |
| Степень защиты | IP20 |
Общие сведения
| Гальваническая развязка | Ethernet // Ethernet |
|---|---|
| Испытательное напряжение / интерфейс передачи данных | 4 кВ AC (50 Гц, 1 мин) |
| Напряжения изоляции на входе / выходе | 250 Вэфф |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Вес нетто | 122,3 г |
| Материал корпуса | PA 6.6-FR |
| Цвет | зеленый |
| MTBF | 25932 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 8640 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
| UL, США / Канада | 508 Listed |
Последовательный интерфейс
| Интерфейс 1 | Интерфейс Ethernet, 10/100/1000Base-T(X) согласно IEEE 802.3u |
|---|---|
| Интерфейс | Ethernet |
| Количество портов | 1 |
| Тип подключения | Гнездовая часть разъема RJ45, экранированная |

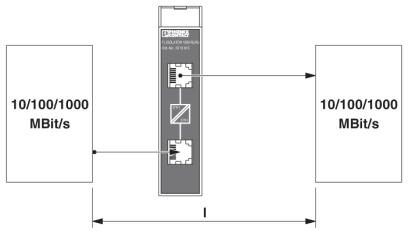

| Дальность передачи | ≤ 100 м (Общая длина на оба порта (зависит от объема передачи данных и используемой проводки)) |
| Скорость последовательной передачи данных | 10/100/1000 Мбит/с |
| Интерфейс 2 | Интерфейс Ethernet, 10/100/1000Base-T(X) согласно IEEE 802.3u |
| Интерфейс | Ethernet |
| Количество портов | 1 |
| Тип подключения | Гнездовая часть разъема RJ45, экранированная |
| Скорость последовательной передачи данных | 10/100/1000 Мбит/с |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | 25г, продолжительность 11 мс, ударный импульс полусинусоида |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 26 МГц ... 3 ГГц (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Сигнал | ± 1 кВ (Линия передачи данных, несимметричная) |
| Стандарты / нормативные документы | EN 61000-6-4 |
| EN 61000-4-6 | |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Стандарты / нормативные документы | EN 50121 и EN 50155 (для применения в области ж/д перевозок) |
| UL, США / Канада | 508 Listed |
| Температура DNV GL | B |
| Влажность DNV GL | A |
| Вибрация DNV GL | A |
| DNV GL-EMC | B |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Разрешение на применение в судостроении | DNV GL |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
