Возможные производители: KLEMSAN

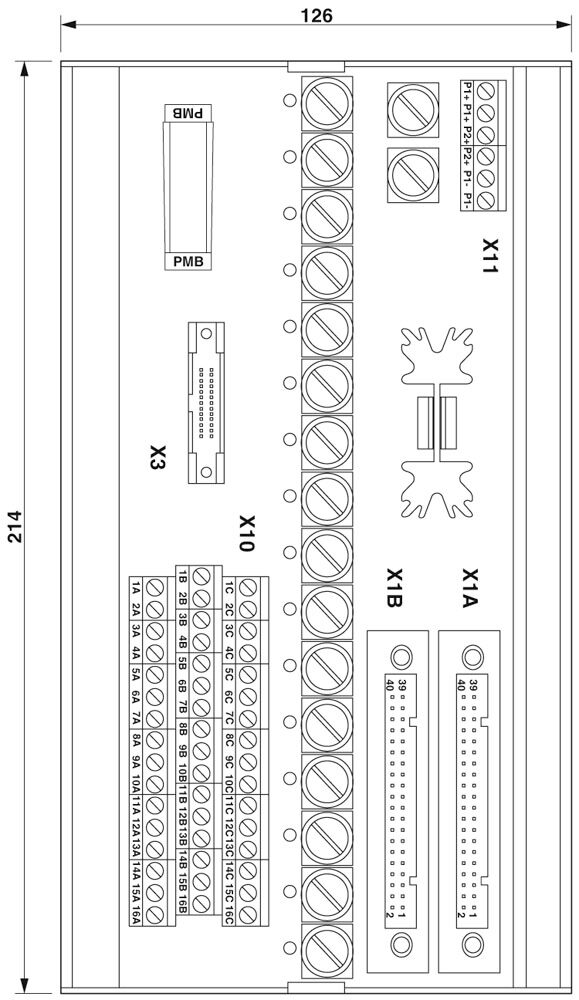

16-канальный аналоговый модуль с винтовыми клеммами, на каждую сигнальную цепь по одному предохранителю (5x20 мм) с индикатором отказа (светодиод). Источник напряжения и 40-контактный системный разъем выполнены с резервированием. Предназначен для плат Yokogawa AAI141 и AAI143.
Преимущества для Вас
- Для аналоговых модулей AAI 141 и AAI 143 (работа модуля в 4-проводном режиме)
- Подключение 16 каналов с отдельными положительными и отрицательными разъемами
- 16 вставных предохранителей (IEC 127-2, 5 x 20, 0,1 A) с положительным разъемом и светодиодным индикатором состояния
- Резервная цепь питания (предохранитель МЭК 127-2, 5 x 20, 2 A)
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
| Макс. допустимое рабочее напряжение | 30 В DC |
|---|---|
| Макс. допустимый ток (на ответвление) | 100 мА |
| Макс. допустимый ток (все ответвления) | 2 A (P1+, P2+) |
| Полюсов | 40 |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Степень защиты | IP00 |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Совместимы с Yokogawa KS |
| Момент затяжки | 0,5 Нм |
| Количество точек подключения | 2 |
| Полюсов | 40 |
| Указание | Подходящие системные кабели: Phoenix Contact YUC40, Yokogawa KS1 |
Данные по подключению Подключение 3
| Наименование, подключение | Штекер HART |
|---|---|
| Тип подключения | Штекер HART |
| Количество точек подключения | 1 |
Поддерживаемые устройства управления
| Управление | YOKOGAWA CS3000 CentumVP |
|---|---|
| - подходящие платы ввода-вывода | AAI141 |
| AAI143 | |
| Управление | YOKOGAWA STARDOM |
| - подходящие платы ввода-вывода | NFAI141 |
| NFAI143 | |
| NFAI135 |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| МЭК 60664 | |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0,5 кВ (Функциональная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
