Артикул:
2316052
Внутрений код:
PC-2316052
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66,7 кб
Характеристики
Вес, шт
—
109,400 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

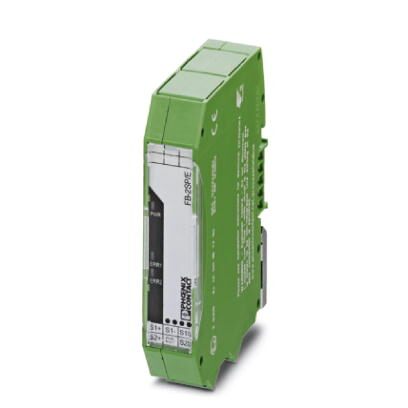

Устройство сопряжения для расширения полевой шины Foundation и PROFIBUS PA с разъемами для 2 тупиковых отводов с устройствами полевой шины
Описание изделия

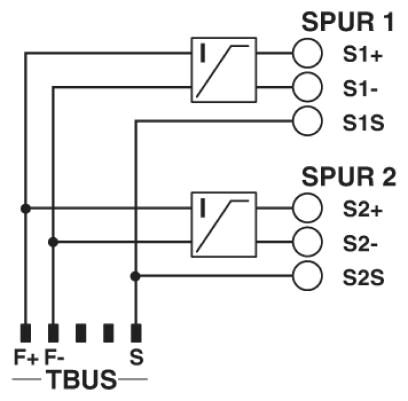

FB-2SP/E имеет две соединительные клеммы для двух ответвляющих разъемов для отдельных устройств сопряжения. Устройство сопряжения предлагает защиту от короткого замыкания для магистральной линии полевой шины. Питание и связь к различным установленным устройствам сопряжения осуществляются через систему подключений TBUS.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (В зависимости от установленного расчетного тока) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без образования конденсата) |
| Степень защиты | IP20 |
Общие сведения
| Монтажное положение | На горизонтальную DIN-рейку NS 35 в соответствии с EN 60715 |
|---|---|
| Вес нетто | 109,4 г |
| Материал корпуса | PA 6.6-FR |
| Цвет | зеленый |
| Fieldbus Foundation | FF-846 |
Питание
| Диапазон напряжения питания | 10,5 В DC ... 32 В DC (через FB-ET/E) |
|---|---|
| Потребляемый ток, макс. | 3,5 мА (холостой ход) |
| Сечение гибкого проводника макс. | 0,20 мм² |
| Сечение гибкого проводника мин. | 2,50 мм² |
| Сечение жесткого проводника макс. | 0,20 мм² |
| Сечение жесткого проводника мин. | 2,50 мм² |
| Сечение гибкого проводника AWG, макс. | 12 |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
Последовательный интерфейс
| Интерфейс 1 | Foundation Fieldbus и сегмент PROFIBUS PA |
|---|---|
| Количество портов | 2 |
| Тип подключения | Вставные винтовые клеммы COMBICON для любых ответвлений |
| Нагрузочный резистор | через FB-ET/E |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Выходное номинальное напряжение | ≤ 32 В (Профессиональные ответвления) |
| Максимальный выходной ток | 45 мА (на ответвление) |
| Индуктивность Li | 0 мГн |
| Макс. выходное напряжение Uo | Ui |
Данные по безопасности
| Макс. выходное напряжение Uo | Ui |
|---|---|
| Макс. выходной ток Io | 50 мА (на ответвление) |
| Макс. выходная мощность Po | Uo x Io |
| Группа | IIC |
| макс. внешняя емкость Co | 60 нФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 250 мГн |
| ATEX | Sira 14ATEX4018X; II 3(3)G Ex nA [ic] IIC T4 Gc; Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| IECEx | IECEx SIR 14.0011X; Ex nA [ic] IIC T4 Gc; Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| CSA, США/ Канада | Class I, Div. 2, Groups A,B,C,D Ex nL IIC T4 FNICO, Ex ic IIC T4 FISCO ic Ex nA [nL] IIC T4, Ex nA [ic] IIC T4 Ex nA [nL] IIC T4 FNICO spurs, Ex nA [ic] IIC T4 FISCO ic spurs Class I, Zone 2 AEx nL IIC T4 FNICO, AEx ic IIC T4 FISCO ic AEx nA [nL] IIC T4, AEx nA [ic] IIC T4 AEx nA [nL] IIC T4 FNICO spurs, AEx nA [ic] IIC T4 FISCO ic spurs |
Стандарты и предписания
| Тип испытания | Устойчивость к коррозии согласно ANSI-ISA 71.04-1985 - степень тяжести G3 |
|---|---|
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Устойчивость к затухающим синусоидальным колебаниям в соответствии с МЭК 61000-4-12 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Сухое тепло в соответствии с МЭК 61131-2 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Влажное тепло в соответствии с МЭК 61131-2 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Ударные и вибрационные нагрузки по EN 61131-2 и EN 50178 |
| МЭК 61158-2 | |
| МЭК 60529, МЭК 61158-2 | |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6, EN 60079-0, EN 60079-11, EN 60079-15 | |
| FF-846 | |
| Ударопрочность | 15г, 11 мс |
| Вибрация (при эксплуатации) | 1г, 10 Гц ... 150 Гц |
| Fieldbus Foundation | FF-846 |
| Группа | IIC |
| IIC | |
| ATEX | Sira 14ATEX4018X; II 3(3)G Ex nA [ic] IIC T4 Gc; Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| IECEx | IECEx SIR 14.0011X; Ex nA [ic] IIC T4 Gc; Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| CSA, США/ Канада | Class I, Div. 2, Groups A,B,C,D Ex nL IIC T4 FNICO, Ex ic IIC T4 FISCO ic Ex nA [nL] IIC T4, Ex nA [ic] IIC T4 Ex nA [nL] IIC T4 FNICO spurs, Ex nA [ic] IIC T4 FISCO ic spurs Class I, Zone 2 AEx nL IIC T4 FNICO, AEx ic IIC T4 FISCO ic AEx nA [nL] IIC T4, AEx nA [ic] IIC T4 AEx nA [nL] IIC T4 FNICO spurs, AEx nA [ic] IIC T4 FISCO ic spurs |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
