Артикул:
2316307
Внутрений код:
PC-2316307
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
77,7 кб
Характеристики
Вес, шт
—
323,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
74 832.77 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

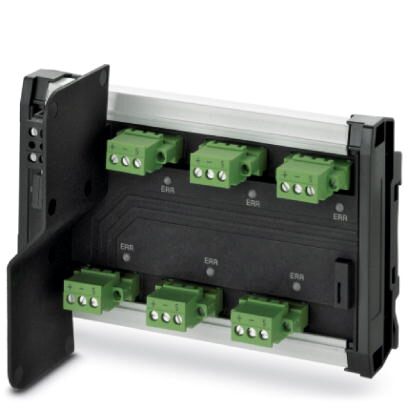

Устройство сопряжения для полевой шины Foundation и PROFIBUS PA с клеммными соединениями для 6 тупиковых отводов с устройствами полевой шины.
Преимущества для Вас
- Возможно подключение до шести полевых устройств Foundation Fieldbus или PROFIBUS PA
- Предварительно монтированный нагрузочный резистор
- Защита от короткого замыкания с ограничением тока на каждое ответвление
- Подсоединения ответвлений для стандартов Ex-nA- [nL], Ex nA- [ic] или FISCO ic
- Отсутствие проблем с радиусом изгиба кабеля за счет штекерной конфигурации только на одной стороне
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -50 °C ... 90 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -50 °C ... 90 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Высота | 2000 м |
| Степень защиты | IP20 |
Общие сведения
| Монтажное положение | на горизонтальной и вертикальной монтажной рейке NS 35 согласно EN 60715 |
|---|---|
| Вес нетто | 323,5 г |
| MTTF | 1256 лет (25 градусов C) |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| UL, США | ANSI/UL 61010-1 |
| Fieldbus Foundation | FF-846 |
Питание
| Диапазон напряжения питания | 10,5 В DC ... 32 В DC (Вход на стороне магистральной линии) |
|---|---|
| Потребляемый ток, типовой | 4,8 мА |
| Сечение гибкого проводника макс. | 0,20 мм² |
| Сечение гибкого проводника мин. | 2,50 мм² |
| Сечение жесткого проводника макс. | 0,20 мм² |
| Сечение жесткого проводника мин. | 2,50 мм² |
| Сечение гибкого проводника AWG, макс. | 12 |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
Последовательный интерфейс
| Интерфейс 1 | Foundation Fieldbus и сегмент PROFIBUS PA |
|---|---|
| Количество портов | 6 |
| Тип подключения | Вставные винтовые клеммы COMBICON для любых ответвлений |
| Нагрузочный резистор | 100 Ω (Внешний извлекаемый штекер) |
| Нагрузочные резистор | В комплекте с внешним извлекаемым разъемом с сопротивлением 100 Ом |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Выходное номинальное напряжение | ≤ 32 В (Профессиональные ответвления) |
| Выходной ток | 38 мА |
| Индуктивность Li | 4 мГн |
| Макс. выходное напряжение Uo | Uin (Ответвление) |
Данные по безопасности
| Входное напряжение Ui | 32 В (IIB (C/D)) |
|---|---|
| Макс. выходное напряжение Uo | Uin (Ответвление) |
| Макс. выходной ток Io | 56 мА (Ответвление) |
| Макс. выходная мощность Po | 1,792 Вт |
| Группа | IIC/IIB |
| макс. внешняя емкость Co | 80 нФ |
| Дополнительный текст | Ответвление |
| Группа | IIC/IIB |
| макс. внешняя индуктивность Lo | 0,26 мГн |
| Дополнительный текст | Ответвление |
| ATEX | Sira 13ATEX4247X; II 3(3)G Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs Ex nA [nL] IIC T4 Gc; II 3G Ex ic IIC T4 Gc, FISCO ic |
| IECEx | IECEx SIR 13.0089X; Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs; Ex nA [nL] IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic |
| UL, США | Class I, Zone 2; AEx nA[ic] IIC T4, Entity/FISCO spurs Class I, Div. 2, Groups A, B, C, D; T4 |
| CSA, США/ Канада | Class I, Div. 2, Groups A, B, C, D; Ex nA [nL] IIC T4; Class I, Zone 2, AEx nA [nC] IIC T4 |
Стандарты и предписания
| Тип испытания | Устойчивость к коррозии согласно ANSI-ISA 71.04-1985 - степень тяжести G3 |
|---|---|
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Устойчивость к затухающим синусоидальным колебаниям в соответствии с МЭК 61000-4-12 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Сухое тепло в соответствии с МЭК 61131-2 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Влажное тепло в соответствии с МЭК 61131-2 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Ударные и вибрационные нагрузки по EN 61131-2 и EN 50178 |
| МЭК 61158-2 | |
| EN 60079-0:2011; EN 60079-11:2012; EN 60079-15:2005; EN 60079-15:2010 | |
| IEC 60079-0:2011; IEC 60079-11:2011; IEC 60079-15:2005; IEC 60079-15:2010 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Ударопрочность | 30г, 11 мс |
| Вибрация (при эксплуатации) | 5г, 10 Гц ... 150 Гц |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| UL, США | ANSI/UL 61010-1 |
| Fieldbus Foundation | FF-846 |
| Группа | IIC/IIB |
| IIC/IIB | |
| ATEX | Sira 13ATEX4247X; II 3(3)G Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs Ex nA [nL] IIC T4 Gc; II 3G Ex ic IIC T4 Gc, FISCO ic |
| IECEx | IECEx SIR 13.0089X; Ex nA [ic] IIC T4 Gc, Entity/FISCO ic spurs; Ex nA [nL] IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic |
| UL, США | Class I, Zone 2; AEx nA[ic] IIC T4, Entity/FISCO spurs Class I, Div. 2, Groups A, B, C, D; T4 |
| CSA, США/ Канада | Class I, Div. 2, Groups A, B, C, D; Ex nA [nL] IIC T4; Class I, Zone 2, AEx nA [nC] IIC T4 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
