Артикул:
2316312
Внутрений код:
PC-2316312
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
1 265,000 GRM
• Cрок поставки 2-7 дней - 30 шт.
421 797.02 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

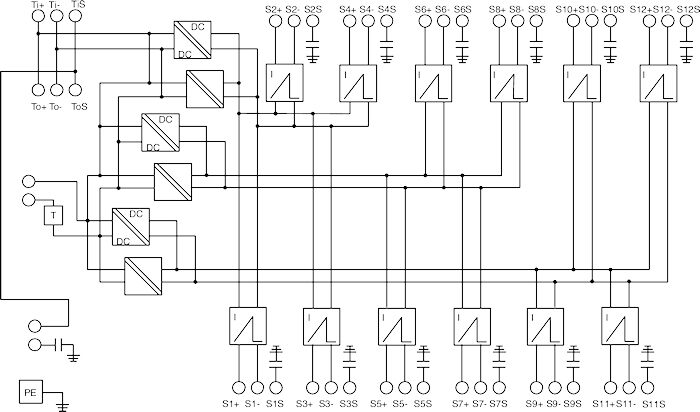

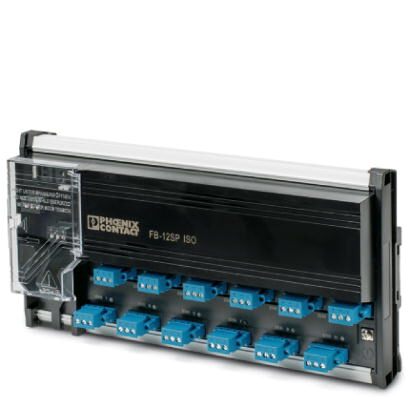

Устройство сопряжения в окружении зоны 1 для полевой шины Foundation и PROFIBUS PA с клеммными соединениями для 12 тупиковых отводов с устройствами полевой шины.
Преимущества для Вас
- Подключение до 12 полевых устройств Foundation или PROFIBUS PA в окружениях зоны 0/1
- Предварительно монтированный нагрузочный резистор
- Защита от короткого замыкания с ограничением тока на каждое ответвление
- Три зоны изоляции: тупиковые отводы 1–4, 5–8 и 9–12.
- Отсутствие проблем с радиусом изгиба кабеля за счет штекерной конфигурации только на одной стороне
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| IP20, IP30 через магистральную линию |
Общие сведения
| Монтажное положение | на горизонтальной и вертикальной монтажной рейке NS 35 согласно EN 60715 |
|---|---|
| Вес нетто | 1265 г |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Соответствие нормам | EMC 2014/30/EU |
| ATEX 2014/34/EU | |
| Fieldbus Foundation | FF-846 |
Питание
| Диапазон напряжения питания | 16 В DC ... 32 В DC (Вход на стороне магистральной линии) |
|---|---|
| Потребляемый ток, макс. | 50 мА (Магистральная линия, холостой ход) |
| 550 мА (максимальный ток магистральной линии) | |
| Сечение гибкого проводника макс. | 0,20 мм² |
| Сечение гибкого проводника мин. | 2,50 мм² |
| Сечение жесткого проводника макс. | 0,20 мм² |
| Сечение жесткого проводника мин. | 2,50 мм² |
| Сечение гибкого проводника AWG, макс. | 12 |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
Последовательный интерфейс
| Интерфейс 1 | Foundation Fieldbus и сегмент PROFIBUS PA |
|---|---|
| Количество портов | 12 |
| Тип подключения | Вставные винтовые клеммы COMBICON для любых ответвлений |
| Нагрузочные резистор | Встроенный терминатор, активированный перемычкой на соответствующих клеммах |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Выходное номинальное напряжение | ≤ 14 В (Профессиональные ответвления) |
| Выходной ток | 35 мА (на ответвление) |
| Индуктивность Li | 0 мГн |
| Макс. выходное напряжение Uo | 16,7 В |
Данные по безопасности
| Входное напряжение Ui | 32 В |
|---|---|
| Макс. выходное напряжение Uo | 16,7 В |
| Макс. выходной ток Io | 250 мА |
| Макс. выходная мощность Po | 1,05 Вт |
| Группа | IIC |
| макс. внешняя емкость Co | 0,39 мкФ |
| Группа | IIB |
| макс. внешняя емкость Co | 2,33 мкФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 0,56 мГн |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 2,27 мГн |
| ATEX | DEMKO 16ATEX 1689X II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC FISCO power supply (spur) |
| IECEx | IECEx UL 16.0114X Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
| Максимальное безопасное напряжение Um | 253 В |
Стандарты и предписания
| Тип испытания | Устойчивость к коррозии согласно ANSI-ISA 71.04-1985 - степень тяжести G3 |
|---|---|
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Устойчивость к затухающим синусоидальным колебаниям в соответствии с МЭК 61000-4-12 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Сухое тепло в соответствии с МЭК 61131-2 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Влажное тепло в соответствии с МЭК 61131-2 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Ударные и вибрационные нагрузки по EN 61131-2 и EN 50178 |
| МЭК 61158-2 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Ударопрочность | 15г на 11 мс |
| Вибрация (при эксплуатации) | 2г, 10 Гц ... 150 Гц |
| Соответствие нормам | EMC 2014/30/EU |
| ATEX 2014/34/EU | |
| Fieldbus Foundation | FF-846 |
| Группа | IIC |
| IIB | |
| IIC | |
| IIB | |
| ATEX | DEMKO 16ATEX 1689X II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC FISCO power supply (spur) |
| IECEx | IECEx UL 16.0114X Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27259205 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242610 |
| eCl@ss 8.0 | 27242610 |
| eCl@ss 9.0 | 27242610 |
