Разделители Foundation Fieldbus для искробезопасной установки в зоне 2.
Описание изделия

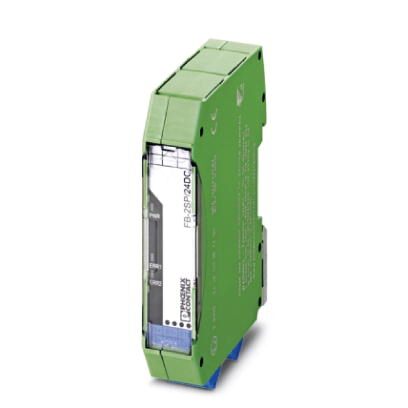

FB-2SP/24DC имеет две соединительные клеммы для двух ответвляющих разъемов для отдельных устройств сопряжения. Устройство сопряжения предлагает защиту от короткого замыкания для магистральной линии полевой шины. Электропитание и связь к различным установленным устройствам сопряжения осуществляются через систему подключений TBUS.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
Общие сведения
| Монтажное положение | На горизонтальную DIN-рейку NS 35 в соответствии с EN 60715 |
|---|---|
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Вес нетто | 111,5 г |
| Цвет | зеленый |
| Fieldbus Foundation | FF-846 |
Питание
| Диапазон напряжения питания | 9 В DC ... 30 В DC |
|---|---|
| Сечение гибкого проводника макс. | 0,20 мм² |
| Сечение гибкого проводника мин. | 2,50 мм² |
| Сечение жесткого проводника макс. | 0,20 мм² |
| Сечение жесткого проводника мин. | 2,50 мм² |
| Сечение гибкого проводника AWG, макс. | 12 |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
Последовательный интерфейс
| Интерфейс 1 | Foundation Fieldbus и сегмент PROFIBUS PA |
|---|---|
| Количество портов | 2 |
| Тип подключения | Вставные винтовые клеммы COMBICON для любых ответвлений |
| Нагрузочный резистор | через FB-ET/E |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| Выходное номинальное напряжение | ≤ 32 В (Профессиональные ответвления) |
| Максимальный выходной ток | 35 мА (на канал) |
| 50 мА (на каждый модуль) | |
| Индуктивность Li | 4 мГн (Ответвления) |
| Макс. выходное напряжение Uo | 23,56 В DC (Ответвления) |
Данные по безопасности
| Макс. выходное напряжение Uo | 23,56 В DC (Ответвления) |
|---|---|
| Макс. выходной ток Io | 40,9 мА (Ответвления) |
| Макс. выходная мощность Po | 0,964 Вт (Ответвления) |
| макс. внешняя емкость Co | 60 нФ |
| Дополнительный текст | Ответвления |
| макс. внешняя индуктивность Lo | 250 мГн |
| Дополнительный текст | Ответвления |
| ATEX | Sira 13ATEX4016; II 3(3)G Ex nA [ic] IIC T4 Gc |
| IECEx | IECEx SIR 13.0001X; Ex nA [ic] IIC T4 Gc |
| CSA, США/ Канада | Class I, Div. 2, Groups A, B, C, D; Ex nA[ic] IIC T4 Gc Class I, Zone 2; AEx nA[ic] IIC T4 Gc |
Стандарты и предписания
| Тип испытания | Устойчивость к коррозии согласно ANSI-ISA 71.04-1985 - степень тяжести G3 |
|---|---|
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Устойчивость к затухающим синусоидальным колебаниям в соответствии с МЭК 61000-4-12 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Сухое тепло в соответствии с МЭК 61131-2 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Влажное тепло в соответствии с МЭК 61131-2 |
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | Ударные и вибрационные нагрузки по EN 61131-2 и EN 50178 |
| МЭК 61158-2 | |
| Ударопрочность | 15г, 11 мс |
| Вибрация (при эксплуатации) | 1г, 10 Гц ... 150 Гц |
| Fieldbus Foundation | FF-846 |
| ATEX | Sira 13ATEX4016; II 3(3)G Ex nA [ic] IIC T4 Gc |
| IECEx | IECEx SIR 13.0001X; Ex nA [ic] IIC T4 Gc |
| CSA, США/ Канада | Class I, Div. 2, Groups A, B, C, D; Ex nA[ic] IIC T4 Gc Class I, Zone 2; AEx nA[ic] IIC T4 Gc |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
