Возможные производители: KLEMSAN

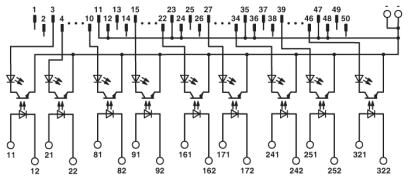

Модуль с 32 гальванически развязанными оптопарами; входное напряжение 230 В AC (для входной платы устройства управления Delta V)
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 230 В AC ±10 % |
|---|---|
| Типовой входной ток при UN | 1,1 мА |
| Наименование защиты | Защита от перенапр. |
| Защитная цепь / модуль | Варистор |
| Уровень переключения, сигнал 0 ("L") | |
| Уровень переключения, сигнал 1 ("H") | > 180 В AC |
| Частота передачи | 5 Гц |
Выходные данные
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 10 В DC ... 48 В DC |
| Ток длительной нагрузки | 10 мА |
| Индикатор состояния | LED желт. |
Общие сведения
| Количество каналов | 32 |
|---|---|
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Тип изоляционного материала, корпус | ПВХ, боковая часть из неусиленного полиамида |
| Цвет | зеленый |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 66 |
| Полюсов | 6 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Размер шага | 2,54 мм |
Поддерживаемые устройства управления
| Дополнительные устройства управления | Emerson DeltaV |
|---|---|
| Дополнительные платы ввода-вывода | VE4001S2T2B5 |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| Расчетное импульсное напряжение | 4 кВ (Основная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
