Возможные производители: KLEMSAN

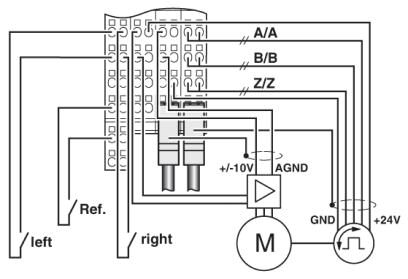

Модуль Sercos III конструкции Inline Block для регулирования и управления положением двух приводных осей, для каждой оси обеспечивает подключение регулятора привода (посредством сигнала +/-10 В), датчика положения (посредством инкрементального сигнала) и соответствующих концевых и контрольных выключателей.
Описание изделия
Модуль Sercos III конструкции Inline Block осуществляет регулирование и управление положением двух приводных осей. Для каждой оси может быть подключен регулятор привода (посредством сигнала +/-10 В) и датчик положения (посредством инкрементального сигнала) с цифровыми вводами/выводами для концевых или контрольных выключателей. Тем самым модуль пригоден для интеграции функций перемещения в системы Sercos, для которых отсутствуют электронные блоки управления со встроенным интерфейсом Sercos III. Это могут быть сервоклапаны для пневматических и гидравлических цилиндров, усилители привода для электрических маломощных двигателей или простые преобразователи частоты. С их помощью системы приводных осей без интерфейса Sercos III также можно подключать в реальном времени к ПЛК или системам управления перемещениями на базе Sercos III.
Общие функции:
Интерфейс шины согласно спецификации Sercos III, версия V1.1.2, согласно плану развития Sercos III до 28.11.2008.
Приборная модель Sercos III
Коммуникационная модель Sercos III
Параметрическая модель Sercos III
Функциональные профили FSP-IO и FSP-Drives
Имеются следующие приводные функции:
Регулятор положения
Регулятор числа оборотов
Кулачковый выключатель
Функция базовой настройки
Функция измерительного элемента
Ввод сигналов:
Модуль оснащен следующими вводами/выводами:
2x аналоговый вывод (+/-10 В)
2x ввода для инкрементного датчика
8x цифровых вводов
4 x цифровых вывода
Размеры

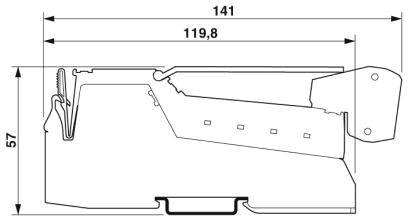

| Чертеж |  |
|---|---|
| Ширина | 156 мм |
| Высота | 141 мм |
| Глубина | 57 мм |
| Указание по размерам | Размеры указаны с учетом штекера |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | макс. 85 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 405 г |
| Указания по значениям массы | cо штекером |
| Диагностические сообщения | Короткое замыкание / перегрузка цифровых выходов Сообщение в регистре диагностики |
| Короткое замыкание в цепи питания датчика Сообщение в регистре диагностики | |
| Перенапряжение в цепи питания датчика Сообщение в регистре диагностики | |
| Тип монтажа | NS 35/7,5 |
Интерфейсы
| Наименование | Sercos |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Гнездо RJ45 |
| Скорость передачи данных | 100 Мбит/с |
| Среда передачи | Медь |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-, 3-проводной кабель |
| Количество входов | 8 |
| Наименование защиты | Защита от короткого зам. и от перегрузки цепи питания датчика |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
| Диапазон входных напряжений | -30 В DC ... 30 В DC |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-проводная схема |
| Количество выходов | 4 |
| Наименование защиты | Защита от короткого замыкания, защита от перегрузки |
| Выходное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль / клемму | 2 A |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 50 Ω) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Номинальная активная нагрузка | 12 Вт (48 Ω) |
Аналоговые выходы
| Количество выходов | 2 |
|---|---|
| Способ подключения | 2-проводная схема |
| Разрешение АЦП | 10 бит |
| Наименование защиты | Защита от короткого зам. и от перегрузки |
| Выходной сигнал, напряжение | -10 В ... 10 В |
Потенциалы Inline
| Наименование | Подача напряжения питания на логические схемы UL |
|---|---|
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 750 мА |
| макс. 950 мА | |
| Наименование | Подача напряжения для питания датчика US1 |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A |
| Потребляемый ток | макс. 1 A |
| Наименование | Подача напряжения для питания датчика US2 |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A |
| Потребляемый ток | макс. 1 A |
| Наименование | Подача напряжения для питания исполнительного элемента UA1 |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A |
| Потребляемый ток | макс. 2 A |
| Наименование | Подача напряжения для питания исполнительного элемента UA2 |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A |
| Потребляемый ток | макс. 2 A |
Входы датчика
| Наименование, вход | Вход датчика, 2 сигнала прямоугольной формы, со сдвигом фазы 90 град. |
|---|---|
| Описание входа | Определение положения при помощи инкрементального сигнала сельсин-/линейного датчика |
| Количество входов | 2 |
| Входная частота | до 300 кГц |
| Напряжение питания датчика | 24 В |
| Ток питания датчика | 250 мА (Защита от короткого замыкания и перегрузки) |
Стандарты и предписания
| Излучение помех | Промушленное применение |
|---|---|
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 25г |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
