Артикул:
2700271
Внутрений код:
PC-2700271
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
78,7 кб
Характеристики
Вес, шт
—
2 700,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

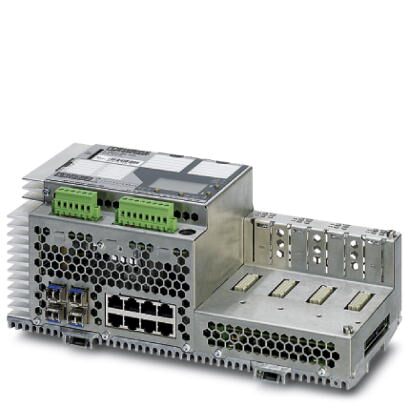

Модульный гигабитный коммутатор Ethernet с четырьмя комбо-портами на 1000 Мбит/с и 4 слотами RJ45 на 10/100 Мбит/с, с возможностью расширения станцией до 24 портов
Описание изделия
Модульный коммутатор Gigabit - это мощный управляемый коммутатор, обеспечивающий возможность гибкого модульного увеличения количества портов в промышленных системах. Поддерживает все распространенные стандарты передачи данных Gigabit- и Fast-Ethernet, стандартные IT-протоколы, а также протоколы автоматизации PROFINET и EtherNet/IP. Для применения в производственных магистральных сетях или элементах автоматизации коммутатор FL SWITCH GHS 4G/12 оснащен 4 встроенными портами Gigabit, доступными через SFP-модули или разъемы для витой пары. Наряду с четырьмя встроенными TX-портами (100 Мбит/с) существует возможность использовать до 16 дополнительных портов 100 Мбит/с через интерфейсный модуль.
Преимущества для Вас
- Подключение подготовленных для использования в полевых условиях устройств сопряжения POF, HCS и GI HCS
- Возможность быстрого и простого конфигурирования на месте с помощью устройства управления/отображения
- Безопасность использования в сетях автоматизации согласно IEEE 802.1X
- Функции 3-го уровня (статистическая маршрутизация) активируются по желанию
- Подсоединение гигабитного стекловолоконного кабеля посредством вставного модуля FL SFP
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (без выпадения конденсата) |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (3500 м над уровнем моря) |
Интерфейс для SFP
| Интерфейс | Ethernet (Combo) |
|---|---|
| Количество портов | 4 (Порты SFP или RJ45) |
| Скорость передачи данных | 1000 Мбит/с (дуплексный режим) |
| Среда передачи | Оптоволоконный кабель |
| Медь |
Интерфейс для медного кабеля
| Интерфейс | Ethernet |
|---|---|
| Количество портов | 4 (порты RJ45) |
| Скорость передачи данных | 10/100 Мбит/с |
| Тип подключения | RJ45 |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Среда передачи | Медь |
Интерфейс для расширения
| Интерфейс | Ethernet |
|---|---|
| Количество портов | 2 (на каждый интерфейсный модуль) |
| Тип подключения | через интерфейсный модуль |
| Указание по типу подключения | до 4 интерфейсных модулей (без расширения) |
| Скорость передачи данных | 10/100 Мбит/с (дуплексный режим) |
| Среда передачи | Многомодовое стекловолокно |
| Одномодовое стекловолокно | |
| POF-SCRJ | |
| GI-HCS-волокно | |
| Медь | |
| PoE |
Функция
| Основные функции | Коммутатор с промежуточным хранением, соответствие IEEE 802.3, 8 классов приоритезации по IEEE802.1p, режим Smart, зеркалирование портов, многоадресная фильтрация, IGMP-Snooping, VLANs, протокол MRP согл. МЭК 62439, Rapid Spanning Tree (RSTP), Fast Ring Detection (FRD), Large Tree Support, IEEE 802.1X-Security, Port Security, SNMPv3, HTTPS, устройство PROFINET, GMRP, GVRP, SNTP, 2 цифр. входа |
|---|---|
| Управление | Управление через Web-интерфейс (HTTP) |
| SNMPv1/v2/v3 | |
| Функция диагностики | RMON History |
| N:1-Portmirroring | |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| Функции фильтра | Quality of Service (8 классов приоритета) |
| Port-Priorisierung | |
| VLAN (до 223 VLANs) | |
| Резервирование | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| STP (Spanning Tree Protocol) | |
| MSTP (Multiple Spanning Tree Protocol) | |
| Другие функции | DHCP Option 82 (Relay Agent) |
| Объединение каналов (до 8 магистралей) | |
| BootP | |
| DHCP-Client | |
| MAC-based Port Security | |
| Jumbo-кадры | |
| Поддерживаемые браузеры | Internet Explorer от версии 5.5 |
| Функция устройства PROFINET | Устройство PROFINET-IO |
| PROFIenergy | |
| Fast Startup | |
| Спецификация PROFINET | Версия 1.1 |
| Класс соответствия PROFINET | Conformance-Class B |
| Отображение состояний и диагностики | СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link и переключаемый, Activity/Speed/Duplex), DI1, DI2 (цифровой вход), UI (электропитание внеш. датчика) и большой дисплей управления (индикация IP-адресов и других параметров) |
| Управляющее напряжение сигнального контакта | 24 В (стандартный (типовой)) |
| Управляющий ток сигнального контакта | 190 мА (максимальный) |
Параметр расширения сети
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
|---|---|
| Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
| Электропитание | 24 В DC (резервный) |
|---|---|
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 18,5 В DC ... 30,2 В DC |
| Потребляемый ток, типовой | 800 мА (до 2,5 А, в зависимости от конфигурации) |
| Потребляемый ток, макс. | 2,5 A |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Исполнение AX | Автономный |
| Вес нетто | 2700 г |
| Материал опорной пластины | Из алюминия, литье под давлением, антикоррозийное покрытие |
Типы зажимов
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | Хранение / транспортировка: 50г, продолжительность 11 мс, ударный импульс, полусинусоида |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | Условия эксплуатации / хранения / транспортировки: 5г, 150 Гц, критерий 3 |
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Данные испытания | 1 м |
| Излучение помех | EN 61000-6-3/-4 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Вибрация (хранение / транспортировка) | 5г, 150 Гц, cоотв. IEC 60068-2-6 |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно спецификации VW |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
