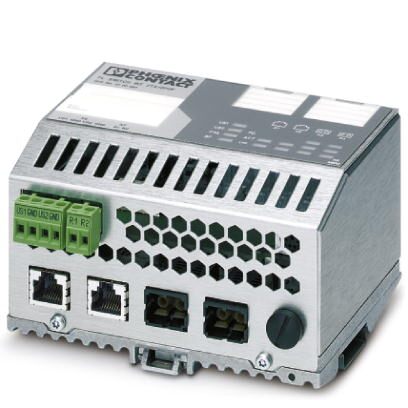

Коммутатор Ethernet, два порта RJ45 и два порта POF SC-RJ для PROFINET RT/IRT, возможность установки на монтажную рейку
Описание изделия
FL SWITCH IRT - коммутаторы с четырьмя портами для использования в сетях PROFINET. Архитектура коммутатора ERTEC-400 обеспечивает возможность оптимальной интеграции и диагностики компонентов инфраструктуры в сетях PROFINET. Поэтому коммутатор и все его функции могут быть сконфигурированы при помощи устройства управления PROFINET вышестоящего уровня. Для простой и надежной интеграции в инжиниринговую систему вышестоящего уровня используются имеющиеся файлы GSDML или FDCML.
Основные характеристики и особенности устройств:
- Диагностика и параметрирование производится через протокол PROFINET с устройства управления.
- Параметры коммутаторов могут быть настроены с любого устройства управления с функцией PROFINET и интегрированы в инжиниринговую систему.
- Поддержка LLDP для распознавания топологии в среде PROFINET.
- DCP-протокол для передачи IP-адреса прямо с устройства управления.
- Накопитель для сохранения параметров MEM-Plug для защиты конфигурационных настроек устройства.
- Порты POF-SCRJ для полимерных или PCF-волокон, для полевых условий, включая функцию контроля качества участка посредством PROFINET и диагностический СИД индикатор на коммутаторе.
- Коммутаторы семейства FL SWITCH IRT поддерживают функцию сквозной обработки благодаря использованию ERTEC 400 PROFINET IRT.
- Управление на базе веб для простого контроля и конфигурирования через веб-браузер.
- Поддержка SNMP для контроля и конфигурирования при помощи стандартных ИТ-средств.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (3500 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet |
|---|---|
| Количество портов | 2 (порты RJ45) |
| Среда передачи | Медь |
| Скорость передачи данных | 10/100 Мбит/с |
| Дальность передачи | 100 м (На каждый сегмент) |
| Сигнальные светодиодные индикаторы | Напряжение питания, передача данных, ошибки, связь, состояние АКТИВНО |
| Интерфейс | POF/PCF |
| Количество портов | 2 (SC-RJ) |
| Среда передачи | POF-SCRJ |
| Скорость передачи данных | 100 Мбит/с (дуплексный режим) |
| Дальность передачи | до 100 м (В зависимости от типа используемого волокна) |
| Длина волны | 650 nm |
Функция
| Основные функции | Сквозной коммутатор/коммутатор с промежуточным хранением, соотв. стандарту IEEE 802.3, 2 класса приоритета согл. IEEE802.1 P, протокол TCP/IP, поддержка DCP, встроенная функция веб-сервера, устройство PROFINET. |
|---|---|
| Резервирование | MRP (Media Redundancy Protocol) |
| Поддерживаемые браузеры | Internet Explorer от версии 5.5 |
| Функция устройства PROFINET | Устройство PROFINET-IO |
| Спецификация PROFINET | PROFINET-IO RT/IRT, Spec. 2.x |
| Класс соответствия PROFINET | Conformance-Class C |
| Отображение состояний и диагностики | СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 3 СИД на порт Ethernet (Link, Activity и FO-статус) и BF (Bus Fail) |
| Управляющее напряжение сигнального контакта | 24 В (стандартный (типовой)) |
| Управляющий ток сигнального контакта | стандартный (типовой) |
Параметр расширения сети
| Глубина каскадирования | Топология "шина" или "звезда": на выбор |
|---|---|
| Максимальная длина кабеля (витая пара) | 100 м |

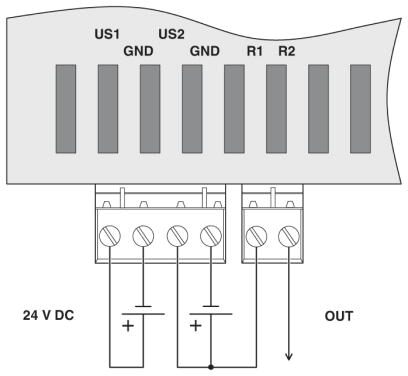

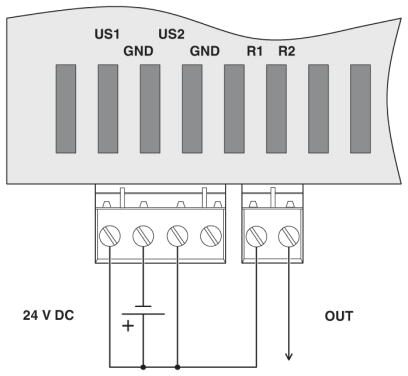

Электропитание
| Электропитание | 24 В DC (резервный) |
|---|---|
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 18,5 В DC ... 30,2 В DC |
| Потребляемый ток, типовой | 235 мА (при Us = 24 В DC) |
| Потребляемый ток, макс. | 235 мА |
| Потребляемый ток | 235 мА (при 24 В DC) |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Исполнение AX | Блочная конструкция |
| Вес нетто | 450 г |
| Материал корпуса | Алюминий, бесцветный, анодированный |
| Материал опорной пластины | Из алюминия, литье под давлением, антикоррозийное покрытие |
Типы зажимов
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | Эксплуатация: 30г, 3 на каждую ось |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 | |
| Данные испытания | Условия эксплуатации / хранения / транспортировки: 5г, 150 Гц, критерий 3 |
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Данные испытания | 0,5 м |
| Тип испытания | Вибростойкость соотв. IEC 61373, EN 61373 |
| Данные испытания | категория 1, класс B |
| Вибрация (хранение / транспортировка) | 5г, 10 Гц ... 150 Гц, соотв. МЭК 60068-2-6 |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
