Возможные производители: KLEMSAN

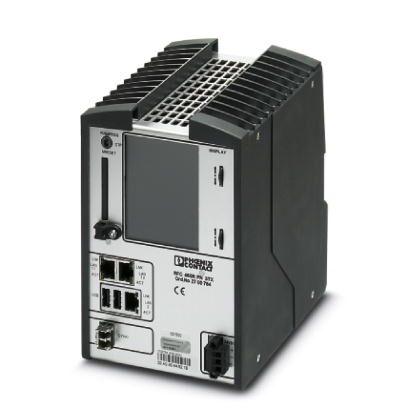

Удаленный полевой контроллер высокой эксплуатационной готовности с функцией резервирования, 3 разъема 10/100 Ethernet, контроллер PROFINET, степень защиты IP20, сменный модуль памяти для сохранения параметров
Описание изделия
Высокодоступный удаленный контроллер полевых устройств для сетей PROFINET
Удаленные контроллеры (RFC) с интеллектуальной системой управления согласно МЭК 61131, технологией резервирования и сетевым разъемом идеально подходят для обеспечения высокой степени готовности распределенной и модульной системы автоматизации. Интегрированная функция резервирования на основе оптоволокна позволяет свести к минимуму периоды простоя оборудования, обеспечивает возможность экономичной эксплуатации и минимизации рисков - например, в туннелях или аэропортах.
Преимущества для Вас
- Преимуществом RFC 460R PN 3TX является:
- Простой ввод в эксплуатацию и автоматическая конфигурация всех функций резервирования - при помощи технологии AutoSync
- непрерывная работа даже при выходе из строя или во время замены одного из устройств управления
- Оптимальная интеграция устройства благодаря стандарту PROFINET, резервирование соответствующей требованиям будущего сети Ethernet
- Дисплей с высоким разрешением: для отображения статусных сообщений и сообщений об ошибках в текстовой форме
- Непрерывная визуализация - благодаря резервному серверу OPC
- Расстояния между устройствами управления до 80 км благодаря оптоволокну, оптимизация затрат благодаря вставным модулям SFP
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C (от 45 °C только с модулем охлаждения) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 90 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 90 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Вибрация (при эксплуатации) | 1г, критерий 1 согласно IEC 60068-2-6 |
Система управления
| Инжиниринговый инструмент | PC WORX |
|---|---|
| Поддерживаемые языки программирования | Программирование в соответствии с МЭК 61131-3 |
| Диагностический инструмент | DIAG+ версии 2.00 и выше |
Исполняющая система, соотв. МЭК-61131
| Инжиниринговый инструмент | PC WORX |
|---|---|
| Память для программ | тип. 8 Мбайт |
| Память для данных | 16 Мбайт |
| Память для постоянного хранения данных | 120 кбайт (NVRAM) |
| Количество задач управления | 1 |
| Часы реального времени | Встроенные (с питанием от аккумулятора) |
Интерфейсы передачи данных
| Интерфейс | Ethernet |
|---|---|
| Количество | 3 |
| Тип подключения | Гнездо RJ45 |
| Скорость передачи данных | 10/100 Мбит/с |
| Интерфейс | Интерфейс синхронизации |
| Количество | 1 |
| Тип подключения | Порт SFP |
| Скорость передачи данных | 1 ГБит/с |
| Интерфейс | USB 2.0 |
| Количество | 2 |
| Тип подключения | USB, тип A, розетка |
PROFINET
| Функция устройства | PROFINET-Controller |
|---|---|
| Спецификация | Версия 1.1 |
| Частота обновления | мин. 1 мс |
Питание
| Подключение, питание | С помощью съемных винтовых клемм |
|---|---|
| Потребляемый ток, типовой | 1 A |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая коэффициент пульсации) |
| Рассеиваемая мощность | макс. 24 Вт |
Механическая конструкция
| Формат | 124 x 185 x 190 мм (Ш x В x Г без вентилятора) |
|---|---|
| 124 x 210 x 190 мм (Ш x В x Г с вентилятором) | |
| Масса | 1870 г |
| Указания по значениям массы | без модуля охлаждения |
| Масса | 2010 г |
| Указания по значениям массы | c модулем охлаждения |
| Диагностический дисплей | да |
| Резервирование системы управления | да |
| Функция обеспечения безопасности | нет |
Стандарты и предписания
| Вибрация (хранение / транспортировка) | 1 г, критерий 1 согласно IEC 60068-2-6 |
|---|---|
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Вибрация (при эксплуатации) | 1г, критерий 1 согласно IEC 60068-2-6 |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27240601 |
|---|---|
| eCl@ss 4.1 | 27240601 |
| eCl@ss 5.0 | 27242215 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
