Артикул:
2701954
Внутрений код:
PC-2701954
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
55,1 кб
Характеристики
Вес, шт
—
241,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

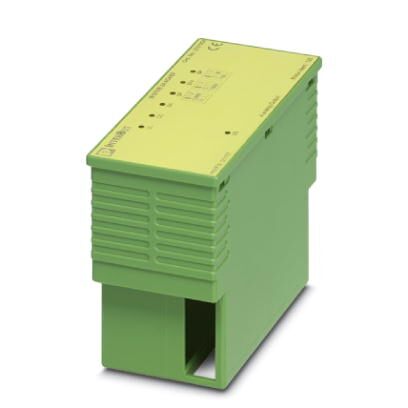

Модуль аналогового вывода INTERBUS-ST, 4 вывода, 0-10 В, ±10 В, 0-20 мA, 4-20 мA, включающий в себя: только электронику модуля
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 241 г |
| Режим работы | Режим передачи данных процесса (4 слова) |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
| Выход из строя предохранителя F1 Передача сообщений об ошибках периферии на устр-во сопряжения | |
| Отказ питания периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
Интерфейсы
| Наименование | Локальная шина ST |
|---|---|
| Тип подключения | Штекер локальной шины ST |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
Питание электронного модуля
| Тип подключения | Штекер локальной шины ST |
|---|---|
| Наименование | Обеспечение логических схем |
| Электропитание | 9 В DC (из локальной шины ST) |
| Потребляемый ток | тип. 54 мА |
| макс. 80 мА | |
| Потребляемая мощность | тип. 0,5 Вт |
Аналоговые выходы
| Количество выходов | 4 (Напряжение или ток) |
|---|---|
| Способ подключения | 2-, 3-проводной экранированный кабель |
| Наименование, выход | Аналоговые выходы |
| Время цифроаналогового преобразования | макс. 1 мс (С учетом скорости нарастания выходного напряжения) |
| Разрешение АЦП | 12 бит |
| Наименование защиты | Защита от бросков тока при переходных процессах |
| Защитная цепь / модуль | Cтабилитроны |
| Представление выходного значения | 16 бит с дополнением до двух |
| Выходной сигнал, ток | 0 мА ... 20 мА (Режимы SF и SF4) |
| 4 мА ... 20 мА (Режим SF4) | |
| Нагрузка / выходная нагрузка, выход тока | до 500 Ω |
| Выходной сигнал, напряжение | -10 В ... 10 В (Режим BP) |
| 0 В ... 10 В (Режимы SF и SF4) | |
| Нагрузка / выходная нагрузка, выход напряжения | > 2 кΩ |
Разделение потенциалов
| Испытательный участок | Шина / выходы 500 В AC 50 Гц 1 мин. |
|---|---|
| Электропитание / выходы 500 В AC 50 Гц 1 мин. | |
| Электропитание / защитный проводник 500 В AC 50 Гц 1 мин. | |
| Напряжение на периферийном устойстве / защитный проводник 500 В AC 50 Гц 1 мин. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
