Артикул:
2702094
Внутрений код:
PC-2702094
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
85,3 кб
Характеристики
Вес, шт
—
149,200 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
34 238.02 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

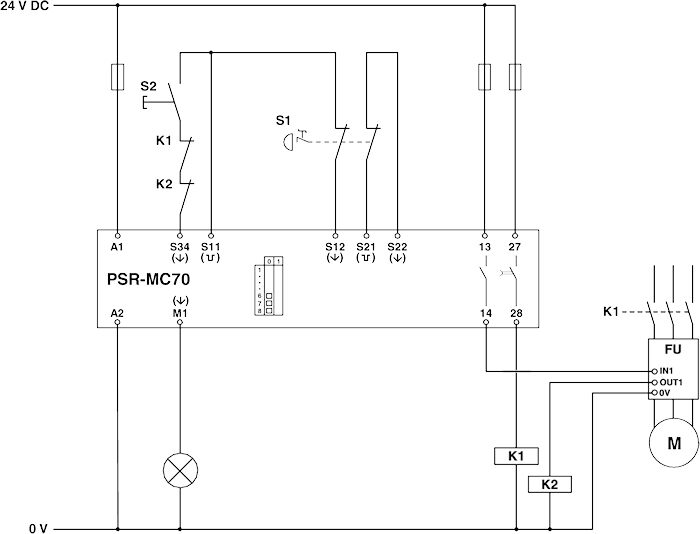

Реле безопасности для аварийного останова, защитной дверцы, световой завесы до SILCL 1, кат. 1, PL с, 1- или 2-канальный режим, контроль поперечного подключения, перезапускаемый, задержка срабатывания 0,2 с - 60 с, 2 цепи активации, US = 24 В пост. тока, вставные винтовые клеммы
Преимущества для Вас
- До кат. 1/PL c согласно ISO 13849-1, SILCL1 согласно МЭК 62061
- В зависимости от приложения до кат.3/PL e согласно ISO 13849-1, SILCL 3 согласно МЭК 62061
- Небольшая ширина корпуса, всего 12,5 мм
- Одно- и двухканальное управление
- 2 цепи активации, 1 цифровой сигнальный выход
- Ручной контроль и автоматическая активация в одном приборе
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -35 °C ... 60 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
Питание
| Расчетное напряжение питания цепи управления US | 24 В DC -20 % / +25 % |
|---|---|
| 19,2 В DC ... 30 В DC | |
| Номинальный ток питания цепи управления IS | тип. 50 мА |
| Потребляемая мощность на US | тип. 1,2 Вт |
| Пусковой ток | тип. 25 A (Δt = 10 мкс при Us) |
| Время фильтрации | 10 мс (Для логики. К A1 при резком падении напряжения при Us ) |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи |
Цифровые входы
| Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC (для безопасного отключения) |
|---|---|
| Диапазон входного тока cигнал "0" | 0 мА ... 2 мА (для безопасного отключения) |
| Пусковой ток | s/Ix на S12/S22) |
| s/Ix на S34) | |
| Потребляемый ток | s/Ix на S12/S22) |
| s/Ix на S34) | |
| Время фильтрации | макс. 3 мс (к S12, S22, S34; ширина тестового импульса) |
| мин. 21 мс (к S12, S22, S34; частота тестового импульса) | |
| Частота тестового импульса = 7 x ширина тестового импульса | |
| Напряжение входной, пусковой и обратной цепи | 24 В DC -20 % / +25 % |
| Макс. допустимое сопротивление кабельной системы | 150 Ω |
| Синхронность, вход 1/2 | ∞ |
Релейные выходы: цепь активации
| Наименование, выход | Цепь активации |
|---|---|
| Описание выходов | безопасные замыкающие контакты |
| Количество выходов | 1 (без задержки, одноканальный) |
| 1 (задержкой, одноканальный) | |
| Исполнение контакта | 2 цепи активации |
| Материал контакта | AgSnO2 |
| Напряжение переключения | мин. 12 В AC/DC |
| макс. 250 В AC/DC (Следует учитывать кривую нагрузки) | |
| Макс. ток продолжительной нагрузки | 6 A (Cоблюдайте кривые) |
| Пусковой ток | мин. 3 мА |
| макс. 6 A | |
| Среднеквадрат. значение суммарного тока | 72 A2 (Cоблюдайте кривые) |
| Коммутационная способность | мин. 60 мВт |
| Частота коммутации | 1 Гц |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Выходные предохранители | 6 A gL / gG (Замыкатель) |
| 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) |
Сигнальные выходы
| Описание выходов | не обеспечивает безопасность |
|---|---|
| Количество выходов | 1 (цифровой, PNP) |
| Напряжение | 23 В DC (US - 1 В) |
| Ток | макс. 100 мА |
| Максимальный пусковой ток | 500 мА (t = 1 мс при Us) |
| Защита от короткого замыкания | да |
Время
| Тип. время срабатывания при US | |
|---|---|
| Тип. время возврата при US | |
| Диапазон уставок выдержки времени | 0,2 c ... 60 c ±5 % (регулируется для 27/28) |
| Время перезапуска |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205) |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 149,2 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
| Индикатор состояния | 5 двухцветных светодиодов |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
Параметры техники безопасности
| Категория останова | 1 |
|---|---|
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 1 (в зависимости от применения до SIL 3) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | c (в зависимости от применения до PL e) |
| Категория | 1 (в зависимости от применения до кат. 3) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 1 (в зависимости от применения до SILCL 3) |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| 250 В AC | |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция: 4 кВ между всеми токовыми цепями и корпусами Безопасное разделение, усиленная изоляция 6 кВ: между (A1, A2, S11, S12, S21, S22, S34, M1) и цепью активации (13/14) между (A1, A2, S11, S12, S21, S22, S34, M1) и цепью активации (27/28) между цепями активации |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
