Возможные производители: KLEMSAN
Функциональный модуль Axioline F, 2 цифровых импульсных интерфейса для анализа магнитострикционного датчика пути с интерфейсом старт/стоп, скорость передачи по локальной шине 100 Мбит/с, класс защиты IP20, включая цокольный модуль шины и штекеры Axioline F
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.
Он служит для анализа магнитострикционных датчиков с интерфейсом старт-стоп.
Модуль определяет положение путем измерения времени задержки нескольких механических волн в подключенных магнитострикционных датчиках.С помощью известной скорости распространения данных механических волн модуль рассчитывает положение магнита магнитострикционного датчика положения.Положения регистрируются асинхронно по отношению к локальной шине Axioline F.
Преимущества для Вас
- 2 канала для магнитострикционных датчиков с интерфейсом старт/стоп
- 5 событий останова на канал
- Автоматическая загрузка параметров
- 4 цифровых входа
- Сохранение в памяти таблички спецификации устройства
- Индикаторы состояния и диагностики
- Пригодно для особо тяжелых условий эксплуатации
- Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
- Частично лакированные печатные платы

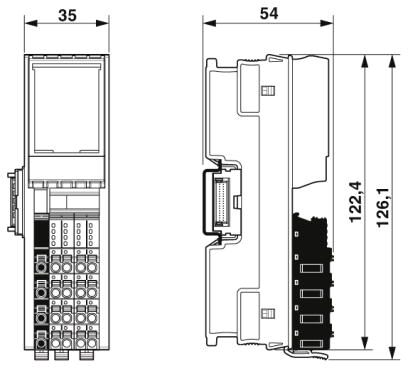

Размеры
| Чертеж |  |
|---|---|
| Ширина | 35 мм |
| Высота | 126,1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (Стандартный) |
|---|---|
| -40 °C ... 70 °C (Расширенный, см. главу «Успешно протестировано: использование в экстремальных окружающих условиях» в паспорте.) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 (согласно декларации производителя о соответствии) |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 134 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | макс. 150 мА |
| Потребляемая мощность | макс. 0,75 Вт |
| Наименование | Подача напряжения питания UI |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC включая все отклонения и коэффициент пульсации |
| Потребляемый ток | макс. 30 мА (Питание импульсного интерфейса, без питания датчика) |
| Потребляемая мощность | макс. 0,72 Вт (Питание импульсного интерфейса, без питания датчика) |
| Наименование защиты | Защита от перенапряжений, напряжение питания |
| Защита от подключения с неправильной полярностью, электропитание | |
| Защита от бросков тока при переходных процессах |
Данные датчика
| Количество устройств питания датчика 24 В | 2 |
|---|---|
| Номинальное напряжение | 24 В DC (UI - 0,5 B) |
| Диапазон напряжений | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Допустимая нагрузка по току | тип. 500 мА |
| Наименование защиты | Защита от перенапр. |
| Защита от кор. зам. | |
| Защита от бросков тока при переходных процессах |

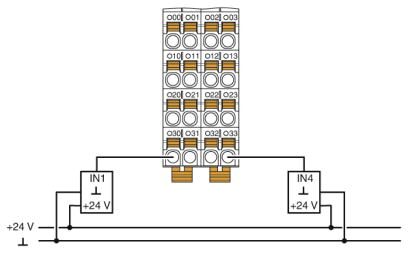

Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | EN 61131-2 Тип 1 и 3 |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 1-проводной кабель |
| Количество входов | 4 |
| Наименование защиты | Защита входов от перепутывания полярности |
| Время фильтрования (входной фильтр) | 250 мкс |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Номинальный входной ток при UIN | 2,4 мА |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
