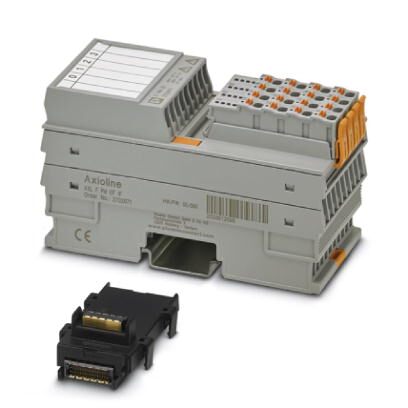

Axioline F, модуль для измерения тока, вход напряжения: до 400 В AC (фаза/нулевой провод) или 690 В AC (фаза/фаза), вход тока: до 5 А AC, скорость передачи данных по локальной шине: 100 Мбит/с, класс защиты: IP20, вкл. модуль цоколя шины и штекер Axioline F
Описание изделия
Данный модуль предназначен для применения внутри станции Axioline F.

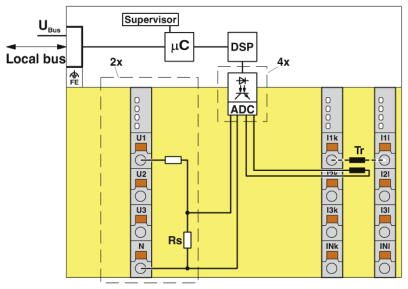

Модуль для измерения тока служит для прямого измерения переменных токов до 5 A, включая ток нулевого провода и напряжения в линии до 400 В AC (фаза — нулевой провод) или напряжения внешних проводников до 690 В AC (фаза — фаза).
Модуль служит для анализа сетей переменного тока. Его можно применять, например, для измерения тока, напряжения и мощности, а также определения искажений и гармонических колебаний.
Модуль для измерения тока можно использовать в двух режимах работы.
В режиме «Эффективное значение» модуль регистрирует параметры сети трехфазного тока. Параметрами являются фазовые токи, ток нулевого провода, фазовые и линейные напряжения, эффективная, реактивная и кажущаяся мощность, а также коэффициенты мощности фаз, направление потока энергии и частота.
В режиме «Мгновенные значения» модуль регистрирует мгновенные значения (дискретные значения) измерительного сигнала. Данный режим измерения служит для анализа формы кривой измерительного сигнала.

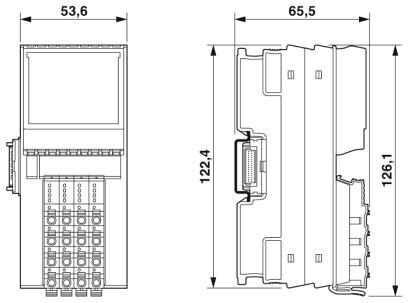

Размеры
| Чертеж |  |
|---|---|
| Ширина | 53,6 мм |
| Высота | 126,1 мм |
| Глубина | 65,5 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря, от HW 01) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 222 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Режим работы | Режим передачи данных процесса 32 слов |
Интерфейсы
| Наименование | Локальная шина Axioline F |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
|---|---|
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | тип. 73 мА |
| макс. 80 мА | |
| Потребляемая мощность | тип. 365 мВт |
| макс. 400 мВт |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
