Артикул:
2703014
Внутрений код:
PC-2703014
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
324,720 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

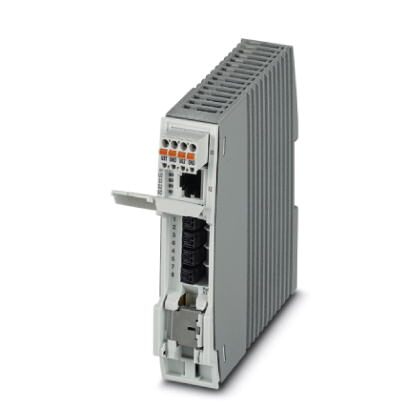

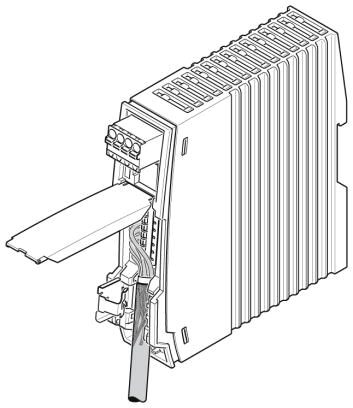

Инжектор PoE, 60 Вт, гнездо RJ45 на клеммах IDC, 10/100/1000 Мбит/с, установка на несущей рейке, IP20, разделение потенциалов, экранирующий контакт с устройством снятия натяжения, контроль тока экрана, защита от перенапряжений
Преимущества для Вас
- Расширенный диапазон температур от -40 до +75 ℃
- Быстрое присоединения кабеля PoE
- Защита соединительной коробки при помощи фронтальной крышки
- Встроенное устройство защиты от перенапряжений, обеспечивающее высокую степень готовности
- Гальваническая развязка внутреннего блока питания для защиты от короткого замыкания на стороне PoE
- 10/100/1000 Мбит/с
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Высота | 5000 м (Ограничение см. в заявлении производителя) |
| Степень защиты | IP20 (Разъяснения изготовителя) |
Общие сведения
| Гальваническая развязка | VCC // SCM + FE // PoE |
|---|---|
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВ AC (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |

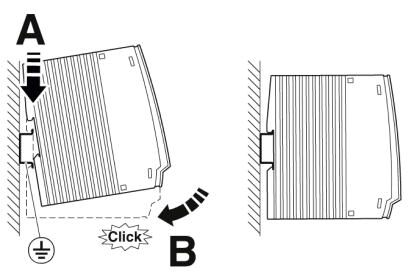

| Монтажное положение | вертикально |
| Вес нетто | 324,72 г |
| Материал корпуса | Пластмасса |
| Цвет | cерый |
| MTTF | 1797 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 733 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 283 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
| Соответствие нормам | Соответствие CE |
| UL, США | UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4 |
| UL, США / Канада | Class I, Zone 2, AEx nA IIC T4, Ex nA IIC Gc X T4 |
| Class I, Division 2, Groups A, B, C, D | |
| UL, Канада | CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16 |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| 48 В DC | |
| Диапазон напряжения питания | 18 В DC ... 57 В DC |
| Потребляемый ток, макс. | 4,2 A |
| 2,73 A (24 В DC) | |
| 1,34 A (48 В DC) | |
| Потребляемая мощность | ≤ 75 Вт |
| Защитная схема | Защита от переполюсовки |
| Сечение гибкого проводника макс. | 4,00 мм² |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 4,00 мм² |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 20 |
Последовательный интерфейс
| Интерфейс 1 | Ethernet |
|---|---|

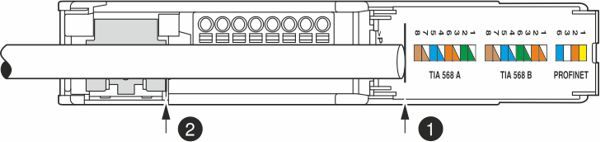

| Тип подключения | Подключение IDC |
| Дальность передачи | 100 м (включая патч-проводки) |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 0,34 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника макс. | 0,34 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 22 |
| Диаметр проводника вкл. изоляцию | 1,6 мм (Клеммы с изоляцией из ПВХ проверены - другие типы изоляционного материала по запросу) |
| Расположение выводов | 1:1 |
| Основные функции | PSE/Midspan, совместимость согласно IEEE 802.3af, at |
| Скорость последовательной передачи данных | 10/100/1000 Мбит/с |
| Выходное номинальное напряжение | 54 В DC (PoE) |
| Выходная мощность | 60 Вт |
| Выходная мощность, макс. | 75 Вт |
| Интерфейс 2 | Ethernet |
| Тип подключения | RJ45 CAT5e |
Функции
| Наименование | Контроль тока экрана |
|---|---|
| Порог включения | ≥ 30 мА |
| Локальная диагностика | LED желт. |
| Точность | ± 5 % |
| Время реакции | 3 c |
| Ток длительной нагрузки экрана | ≤ 2 A |
| Потребляемая мощность | 270 мВт (Контроль тока экрана) |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | 10 Гц — 57 Гц, амплитуда ±3,5 мм, 57 Гц — 150 Гц, 5g |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | 30 г на 11 мс, три удара в каждом направлении |
| Тип испытания | Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | 10 г на 16 мс, 1000 ударов в каждом направлении |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Непрямой разряд | ± 6 кВ |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 3 ГГц (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Сигнал | ± 1 кВ (Линия передачи данных, несимметричная) |
| ± 2 кВ (Только кабель ввода-вывода на стороне полевых устройств, ассиметричный) | |
| Стандарты / нормативные документы | EN 61000-6-4 |
| EN 61000-4-6 | |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Стандарты / нормативные документы | МЭК 61643-21 |
| Класс испытания согл. МЭК | C2 |
| Соответствие нормам | Соответствие CE |
| UL, США | UL 60079-0 Ed. 6 / UL 60079-15 Ed. 4 |
| UL, США / Канада | Class I, Zone 2, AEx nA IIC T4, Ex nA IIC Gc X T4 |
| Class I, Division 2, Groups A, B, C, D | |
| UL, Канада | CSA 22.2 No. 60079-0 Ed. 3 / CSA 22.2 No. 60079-15:16 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
Документы
Техническая документация
72,2 кб
