Возможные производители: KLEMSAN

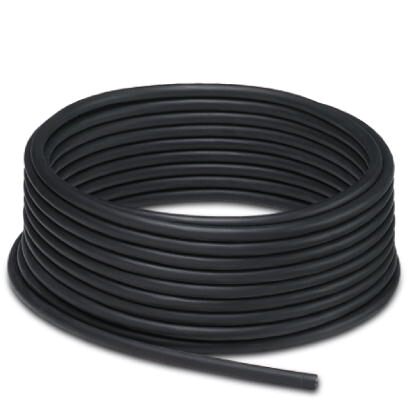

Продается на метры, Кабель для монтажа удаленной шины, INTERBUS, экранирован., ПВХ/ПВХ, черный RAL 9005, 9-жильные (3 x 2 x 0,22 мм² + 3 x 1 мм²), цвет жилы: зелено-желтый, бело-коричневый, серо-розовый, красный, синий, зеленый/желтый, возможность прокладывания в грунте
Общие характеристики
| Полюсов | 9 |
|---|---|
| Альтернативное краткое описание изделия | Установочный кабель удаленной шины |
Кабель
| Тип сигнала/категория | INTERBUS |
|---|---|
| Конструкция кабеля | 3 x 2 x 0,22 мм² + 3 x 1 мм² |
| Сечение провода | 3x 2x 0,22 мм² (Данные) |
| 3x 1 мм² (Питание) | |
| Конструкция кабеля, сигнальная линия | 7x 0,20 мм |
| Конструкция кабеля, напряжение питания | 14x 0,30 мм |
| Диаметр проводника вкл. изоляцию | 1 мм (Данные) |
| 1,7 мм (Питание) | |
| Цвета жил | зелено-желтый, бело-коричневый, серо-розовый, красный, синий, зеленый/желтый |
| Скрутка пары | 2 проводника для пары |
| Общая скрутка | 3 пары и 3 жилы к сердечнику |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Толщина стенок внутренней оболочки | 0,9 мм |
| Наружный диаметр кабеля D | 9,7 мм ±0,3 мм |
| Минимальный радиус изгиба, жесткая прокладка | 7,5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 15 x D |
| Внешняя оболочка, материал | ПВХ |
| Материал внутренней оболочки | ПВХ |
| Материал, изоляция проводника | PE |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 5 ГΩ*км (Данные) |
| ≥ 5 ГΩ*км (Питание) | |
| Сопротивление шлейфа | ≤ 186,00 Ом/км (Данные) |
| ≤ 19,50 Ом/км (Питание) | |
| Проводники - емкость | ≤ 60 нФ/км (при 800 Гц) |
| Волновое сопротивление | 110 Ω ±20 Ω (при 64 кГц) |
| 95 Ω ±15 Ω (при >1 МГц) | |
| Переходное затухание (NEXT) | ≥ 61 дБ (при 772 кГц) |
| ≥ 59 дБ (при 1 МГц) | |
| ≥ 55 дБ (при 2 МГц) | |
| ≥ 50 дБ (при 4 МГц) | |
| ≥ 46 дБ (при 8 МГц) | |
| ≥ 44 дБ (при 10 МГц) | |
| ≥ 41 дБ (при 16 МГц) | |
| ≥ 40 дБ (при 20 МГц) | |
| Ослабление | ≤ 10 дБ/км (при 256 кГц) |
| ≤ 25 дБ/км (при 772 кГц) | |
| ≤ 28 дБ/км (при 1 МГц) | |
| ≤ 69 дБ/км (при 4 МГц) | |
| ≤ 12 дБ/км (при 10 МГц) | |
| ≤ 15,5 дБ/км (при 16 МГц) | |
| ≤ 17,2 дБ/км (при 20 МГц) | |
| Скорость передачи сигнала | 0,66 c |
| Сопротивление устройства сопряжения | |
| Номинальное напряжение, проводник | 250 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
| 450 В (Питание) | |
| Испытательное напряжение, фаза / фаза | 1500 Вэфф |
| Испытательное напряжение, фаза / экран | 1000 Вэфф |
| Негорючесть | согласно VDE 0472 части 804, способ испытания B |
| согласно МЭК 60332-1 | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 70 °C (кабель, жестко прокладываемый) |
| -5 °C ... 70 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250281 |
|---|---|
| eCl@ss 4.1 | 27250281 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 19030300 |
| eCl@ss 6.0 | 27061800 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27061801 |
| eCl@ss 9.0 | 27061801 |
