Возможные производители: KLEMSAN

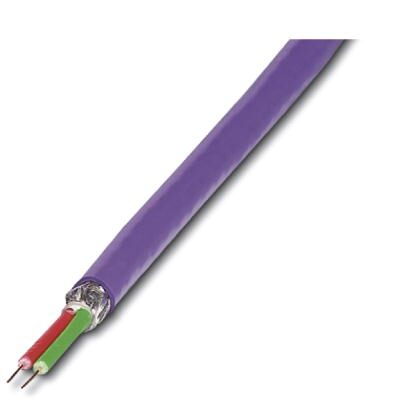

Продается на метры, Системный кабель шины, PROFIBUS (12 Мбит/с), экранирован., PVC FR VI/ПВХ, фиолетовый, 2-жильные (1X2XAWG22/1), цвет жилы: красный, зеленый, длина кабеля: На выбор (1,0 ... 1000,0 м)
Общие характеристики
| Расчетное напряжение | 48 В AC |
|---|---|
| 60 В DC | |
| Полюсов | 2 |
| Тип сигнала/категория | PROFIBUS, 12 Мбит/с |
| Альтернативное краткое описание изделия | Кабель PROFIBUS |
Кабель
| Маркировка артикула | PHOENIX CONTACT PSM-CABLE PROFIBUS/ES 02YSY(ST)CY-1X2X22 AWG (SHIELDED) (UL) E119100 CMG FT4 75°C or CL3 SUN RES or AWM 21694 600V (Маркировка кабелей) |
|---|---|
| Тип кабеля | PROFIBUS согласно МЭК 61158, тип A |
| UL AWM Style | 21694 (60 °C / 600 В) |
| Тип сигнала/категория | PROFIBUS, 12 Мбит/с |
| Конструкция кабеля | 1X2XAWG22/1 |
| Сечение провода | 2x 0,34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 1x 0,65 мм |
| Диаметр проводника вкл. изоляцию | 2,55 мм |
| Толщина стенки, изоляция | 0,95 мм |
| Цвета жил | красный, зеленый |
| Общая скрутка | 2 жилы в скрутке |
| Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| защитный экран оптоволоконного кабеля | 55 % |
| Внешняя оболочка, цвет | фиолетовый |
| Толщина стенок внешней оболочки | 0,9 мм |
| Наружный диаметр кабеля D | 8 мм ±0,4 мм |
| Минимальный радиус изгиба, при жесткой прокладке | ≥ 150 мм |
| Прочность на разрыв GRP | ≤ 100 Н |
| Масса кабеля | 80 кг/км |
| Внешняя оболочка, материал | PVC FR VI |
| Материал внутренней оболочки | ПВХ |
| Материал, изоляция проводника | PE |
| Материал проводника | медный провод |
| Стандарты/нормативные документы | Материал проводника DIN EN 13602 Cu-ETP-A... |
| Материал экрана DIN EN 13602 Cu-ETP-A...-B | |
| Сопротивление изоляции | ≥ 16 ГΩ*км |
| Сопротивление шлейфа | ≤ 110,00 Ом/км |
| Проводники - емкость | около 28,5 нФ/км (при 1 кГц) |
| ≤ 1500 pF/km (несимметрично: проводник относительно земли) | |
| Скорость передачи сигнала | 0,81 c |
| Экранирующая способность | ≤ 42 дБ/км (при 16 МГц) |
| ≤ 22 дБ (при 4 МГц) | |
| ≤ 4 дБ (при 38,4 кГц) | |
| ≤ 2,5 дБ (при 9,6 кГц) | |
| Проводники - полное сопротивление | 150 Ω ±10 % (3 ... 20 MHz) |
| 185 Ω ±10 % (31,25 ... 38,4 кГц) | |
| 270 Ω ±10 % (9,6 кГц) | |
| Испытательное напряжение, проводник | 3600 В DC (3 c) |
| Негорючесть | согласно МЭК 60332-3-24 (Кат. C) |
| согласно CMG FT4 | |
| Маслостойкость | относительно стоек к минеральным маслам и жирам |
| согласно МЭК 60811-2-1, 4 h при 70 °C | |
| Стойкость, прочие данные | Устойчивость к изгибу на холоде согласно DIN VDE 0473, раздел 811-1-4 (через 16 часов при -40 °C) |
| устойчив к УФ-излучению CL3 SUN RES | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143400 |
| eCl@ss 6.0 | 27062000 |
| eCl@ss 7.0 | 27062011 |
| eCl@ss 8.0 | 27062011 |
| eCl@ss 9.0 | 27061801 |
