Возможные производители: KLEMSAN

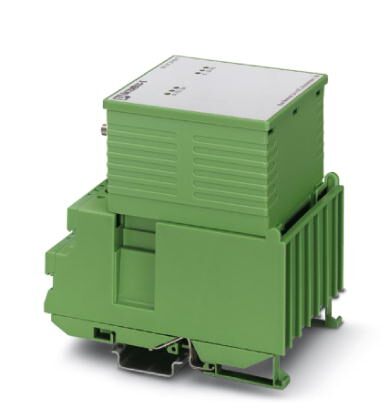

Клеммный модуль шины INTERBUS-ST, 24 В DC, 9-контактов, штекер D-SUB, степень защиты IP20, состоит из: клеммная часть (пружинные клеммы) и электронный модуль
Описание изделия
Стандартный клеммный модуль шины INTERBUS
Клеммный модуль шины INTERBUS соединяет модуль ввода-вывода станции ST с сетью INTERBUS. В зависимости от типа среды передачи модули шины оснащаются соответствующими разъемами. Для медных кабелей поставляются разъемы D-SUB- и MINI-COMBICON. Волоконно-оптические кабели оснащаются разъемами F-SMA.
По производительности клеммные модули шины подразделяются на 2 класса. Один клеммный модуль шины может обслуживать макс. 4 или 8 модулей ввода-вывода.
В пределах модульной станции INTERBUS-ST клеммный модуль шины выполняет следующие функции:
- регенерирование сигналов удаленной шины INTERBUS,
- развязка по напряжению сегментов удаленной шины,
- отсоединение выходной удаленной шины или подключенного модуля ввода-вывода от сети INTERBUS при ошибке программного обеспечения,
- подача питания к подключенным модулям ввода-вывода с развязкой по напряжению с помощью встроенного блока питания.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 75 % (в среднем, без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 95 % (в среднем, без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 86 кПа ... 108 кПа (до 1500 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | INTERBUS |
|---|---|
| Тип подключения | 9-контактная вилка/розетка D-SUB |
| Обозначение, место соединения | входная / выходная удаленная шина |
| Полюсов | 9 |
| Наименование | Локальная шина ST |
| Тип подключения | Штекер локальной шины ST |
| Скорость передачи данных | 500 кбит/с |
Питание электронного модуля
| Электропитание | 24 В DC |
|---|---|
| Диапазон напряжения питания | 18,5 В DC ... 30,5 В DC (с учетом пульсации) |
| Пульсация | 3,6 VSS в пределах допустимого диапазона напряжений |
| Потребляемый ток | тип. 150 мА (Без расширения модуля ST) |
| тип. 650 мА (при максимальном количестве модулей ввода-вывода на локальной шине ST) |
Разделение потенциалов
| Испытательный участок | Входная удаленная шина / выходная удаленная шина 500 В AC 50 Гц 1 мин. |
|---|---|
| Электропитание / защитный проводник 500 В AC 50 Гц 1 мин. | |
| Входная удаленная шина / ST-интерфейс 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
