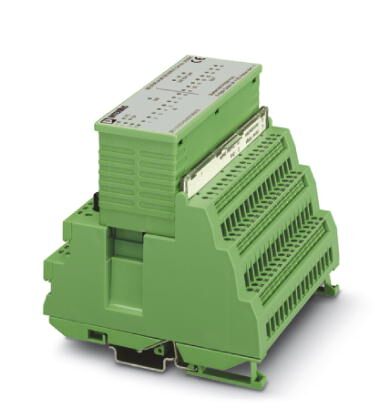

Клеммный модуль шины ввода-вывода INTERBUS-ST, 8 цифровых входов, 8 цифровых выходов, 500 мА, возможен доступ к входам-выходам через разъем FLK, степень защиты IP20, состоит из: клеммная часть (винтовые клеммы) и электронный модуль
Описание изделия
Клеммные модули шины INTERBUS-ST с дополнительными интерфейсами (для периферийных устройств)
Клеммные модули шины ввода-вывода INTERBUS дополнительно имеют по 8 цифровых входов и 8 цифровых выходов. Кроме того, функционально эти модули могут быть расширены несколькими модулями ввода-вывода INTERBUS-ST (до 4 модулей). Все функции клеммных модулей шины, такие, например, как включение/отключение модулей ввода-вывода по сети INTERBUS, остаются доступными без ограничений.
В особенности клеммные модули шины походят для тех случаев, когда ограничено место для монтажа, а также когда требуется небольшое количество точек ввода-вывода. Модули IBS ST 24 BK DIO 8/8/3-T и -LK предоставляют возможность подключения входов и выходов с помощью клеммных блоков с винтовыми зажимами и с помощью системного штекерного соединителя FLK. , что позволяет очень просто подключать электронные реле ELR 319 и модули ввода-вывода VARIOFACE с помощью 14-контактных штекерных соединителей FLK.
В модулях IBS ST 24 BK RB-T и IBS ST 24 BK RB-LK имеется дополнительный отвод для удаленной шины. Этот отвод удаленной шины имеет такие же ограничения в отношении структуры, как и сама удаленная шина. К отводу могут быть подключены любые устройства с интерфейсом удаленной шины.
Все модули шины INTERBUS позволяют производить индивидуальное включение и отключение дополнительных интерфейсов шины. Можно сказать, что каждый модуль выполняет функции двух модулей шины в пределах системы INTERBUS, и следовательно соответствующим образом отображается в списке адресов и программном обеспечении для конфигурирования (CMD).
Внимание! При проектировании ответвлений от клеммных модулей шины необходимо учитывать поддерживаемую платами контроллера INTERBUS топологию.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | INTERBUS |
|---|---|
| Тип подключения | 9-контактная вилка/розетка D-SUB |
| Обозначение, место соединения | входная / выходная удаленная шина |
| Полюсов | 9 |
| Наименование | Локальная шина ST |
| Тип подключения | Штекер локальной шины ST |
| Скорость передачи данных | 500 кбит/с |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Тип подключения | Винтовые зажимы или штекеры FLK |

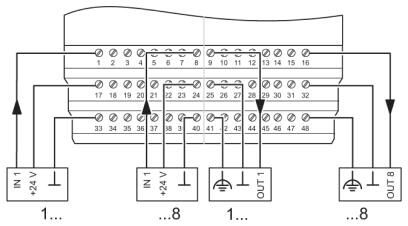

| Способ подключения | 3-проводная схема |
| Количество входов | 8 |
| Время срабатывания, типовое | ≥ 1 мс (стандартный (типовой)) |
| Наименование защиты | Защита от перегрузки |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -30 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 13 В DC ... 30 В DC |
| Номинальный входной ток при UIN | тип. 5 мА (на канал) |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Винтовые зажимы или штекеры FLK |
| Способ подключения | 3-проводная схема |
| Количество выходов | 8 |
| Наименование защиты | Защита от кор. зам. |
| Защита от перегрузки | |
| Максимальный выходной ток на 1 канал | 500 мА |
| Максимальный выходной ток на 1 модуль / клемму | 4 A |
| Максимальный выходной ток на 1 группу | 2 A |
Питание электронного модуля
| Электропитание | 24 В DC |
|---|---|
| Диапазон напряжения питания | 18,5 В DC ... 30,5 В DC (с учетом пульсации) |
| Пульсация | 3,6 VSS в пределах допустимого диапазона напряжений |
| Потребляемый ток | тип. 150 мА |
Разделение потенциалов
| Испытательный участок | Входная удаленная шина / выходная удаленная шина 500 В AC 50 Гц 1 мин. |
|---|---|
| Входная удаленная шина / интерфейс ввода-вывода 500 В AC 50 Гц 1 мин. | |
| Входная удаленная шина / ST-интерфейс 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
