Возможные производители: KLEMSAN

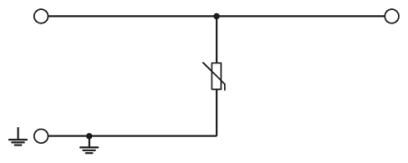

Клеммный блок с варисторами для защиты от импульсных перенапряжений между корпусом клеммного модуля и монтажной рейкой, отдельное подключение PE, номинальное напряжение: 110 В AC, устанавливается на рейку NS 35/7,5, ширина клеммного модуля: 6,2 мм, высота клеммного модуля: 69 мм
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-2 |
| Цвет | черный |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Клеммные модули, одноярусные - раздельное подключение PE |
| Полюсов | 1 |
| Направление действие | Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| Класс VDE | C1 |
| C2 | |
| C3 | |
| Номинальное напряжение UN | 110 В AC |
| Макс. напряжение при длит. нагрузке UC | 130 В AC |
| Расчетный ток | 32 A (50 °C) |
| Ток защитного проводника IPE | ≤ 100 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 6,5 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 6,5 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 75 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 310 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 310 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 500 В |
| Время срабатывания tA (фаза-земля) | ≤ 25 нс |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом | тип. 1,5 МГц |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Резьба винтов | M3 |
| Момент затяжки | 0,8 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Environmental Product Compliance
| REACh SVHC | 4-Nonylphenol, ethoxylated |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
