Возможные производители: KLEMSAN
Клеммный блок с помехоподавляющим конденсатором между корпусом клеммного модуля и монтажной рейкой, отдельный вход для PE, емкость: 3,3 нФ, устанавливается на рейку NS 35/7,5, ширина клеммного модуля: 6,2 мм, высота клеммного модуля: 69 мм
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 85 °C |
|---|---|
| Степень защиты | IP20 (с торцевой крышкой) |
Общие сведения
| Материал корпуса | PA |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-2 |
| Цвет | иссиня-чёрный RAL 9005 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Клеммные модули, одноярусные - раздельное подключение PE |
| Полюсов | 1 |
| Направление действие | Line-Earth Ground |
Защитная цепь
| Номинальное напряжение UN | 230 В AC |
|---|---|
| Макс. напряжение при длит. нагрузке UC | 250 В AC |
| Расчетный ток | 30 A (45 °C) |
| Ток защитного проводника IPE | тип. 0,5 мА |

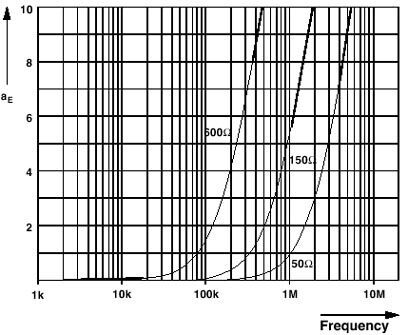

| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом | тип. 2 МГц |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом | тип. 550 кГц (50 Гц) |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 600 Ом | тип. 170 кГц |
| Емкость (фаза-земля) | тип. 3,3 нФ |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты/нормативные документы | EN 60947-7-1 2009 |
|---|---|
| EN 60947-4-2 2009 | |
| EN 60384-14 |
Environmental Product Compliance
| REACh SVHC | 4-Nonylphenol, ethoxylated |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
