Возможные производители: KLEMSAN
Устройство тонкой защиты от перенапряжения по классу D (CAT.5), для сетей Token Ring, ISDN, DS1, Ethernet и Power over Ethernet (PoE) "Mode A" и "Mode B". Промежуточный штекер RJ45 с отдельным заземляющим проводом и основанием для подсоединения к монтажной рейке NS 35.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | ABS |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | cерый |
| Стандарты для воздушных путей и путей утечки | МЭК 60664 |
| Тип монтажа | Соответствующий промежуточный штекер и DIN-рейка 35 мм |
| Конструкция | Промежуточный штекер для установки на монтажную рейку |
| Полюсов | 8 |
| Направление действие | Line-Line & Line-Ground/Shield |

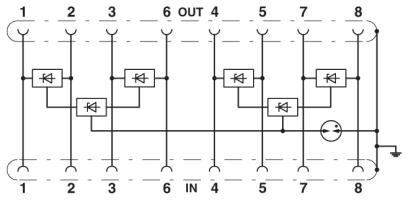

Защитная цепь
| Класс испытания согл. МЭК | B2 |
|---|---|
| C1 | |
| Класс VDE | B2 |
| C1 | |
| Макс. напряжение при длит. нагрузке UC | ± 5 В DC |
| Максимальное напряжение при длительной нагрузке UC (провод-провод) | ± 5 В DC (± 57 В DC/ PoE+) |
| Номинальный ток IN | ≤ 1,5 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 600 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 350 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | ≤ 25 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | ≤ 25 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 25 В |
| ≤ 90 В (PoE) | |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 750 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 25 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 750 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 35 В (C1 - 350 A) |
| ≤ 110 В (C1 - 350 A) | |
| Остаточное напряжение при In (фаза-земля) | ≤ 700 В (C1 - 350 A) |
| Уровень защиты Up (жила-жила) | ≤ 20 В (B2 - 1 кВ / 25 A) |
| ≤ 90 В (B2 - 1 кВ / 25 A - PoE) | |
| ≤ 35 В (C1 - 700 В / 350 A) | |
| ≤ 110 В (C1 - 700 В / 350 A - PoE) | |
| Уровень защиты Up (жила-земля) | ≤ 700 В (B2 - 1 кВ / 25 A) |
| ≤ 700 В (C1 - 700 В / 350 A) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | ≤ 1 дБ (100 МГц/100 Ом) |
| Переходное затухание | ≤ 63,3 дБ (1 МГц/100 Ом) |
| ≤ 43,6 дБ (16 МГц/100 Ом) | |
| ≤ 30,1 дБ (100 МГц/100 Ом) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | > 100 МГц |
| Емкость (фаза-фаза) | тип. 15 пФ (f =1 МГц / VR = 0 В) |
| Емкость (фаза-земля) | тип. 5 пФ (f =1 МГц / VR = 0 В) |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 1 кВ / 25 A |
| C1 - 700 В / 350 A | |
| Устойчивость к импульсному току (фаза-земля) | B2 - 1 кВ/25 A |
| C1 - 700 B/350 A |
Характеристики клемм
| Тип подключения | RJ45 |
|---|---|
| Тип подключения ВХОД | Гнездо RJ45 |
| Тип подключения ВЫХОД | Гнездо RJ45 |
Стандарты и предписания
| Стандарты/нормативные документы | IEC 61643-21/A1 2008 |
|---|---|
| GB/T 18802.21 2004 | |
| EN 61643-21/A1 2009 |
