Возможные производители: KLEMSAN
Защита от перенапряжений, включает в себя защитный штекер и базовый элемент, с встроенной многоступенчатой индикацией состояния на модуле для двух сигнальных проводников с общим опорным потенциалом.
Преимущества для Вас
- Система защиты от импульсных перенапряжений
- Многоступенчатый контроль состояния
- Сборное сообщение через модуль питания и сигнализации
- Питание системы через шину несущей рейки
- До 28 защитных модулей на модуль питания
- Конструкция из двух частей упрощает обслуживание
- Возможность кодировки штекера
- Штекерный модуль может быть без изменения общего сопротивления извлечен для обслуживания
- Базовый элемент остается неотъемлемой частью системы

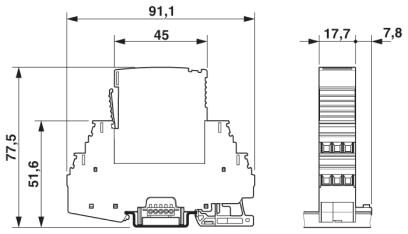

Размеры
Высота | 91,1 мм |
---|---|
Ширина | 17,7 мм |
Глубина | 77,5 мм (вкл. монтажная рейка 7,5 мм) |
Единица шага | 1 TE |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Высота | ≤ 4000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PA 6.6 |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | иссиня-чёрный RAL 9005 |
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Дальнейшие описания
Указание | Сигнал удаленного оповещения, а также питание шинного соединителя для монтажных реек подключается при подсоединении модуля к шинному соединителю. |
---|
Защитная цепь
Класс испытания согл. МЭК | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Номинальное напряжение UN | 48 В DC |
Макс. напряжение при длит. нагрузке UC | 53 В DC |
37 В AC | |
Расчетный ток | 300 мА |
Эффективный рабочий ток IC при UC | ≤ 6 мкA (на цепь) |
Ток защитного проводника IPE | ≤ 6 мкA (на цепь) |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
Уровень защиты Up (жила-земля) | ≤ 105 В (C1 - 1 кВ/500 A) |
≤ 160 В (C2 - 10 кВ / 5 кА) | |
≤ 90 В (C3 - 25 A) | |
Время срабатывания tA (фаза-земля) | ≤ 1 нс |
Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 530 кГц / 150 Ω) |
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом | тип. 1,9 МГц |
Емкость (фаза-земля) | тип. 1,5 нФ |
Сопротивление на каждую цепь | 1,2 Ω ±5 % |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, многоступенчатая |
Номинал предохранителя, макс. | 315 мА (FF) |
Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
C2 - 10 кВ / 5 кA | |
C2 - 10 кА | |
C3 - 25 A | |
D1 - 2,5 kA | |
Время сброса импульса (фаза-земля) | ≤ 1500 мс |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M3 |
Момент затяжки | 0,5 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008, измененный |
---|---|
EN 61643-21 2001 + A1:2009 | |
EN 61000-6-3 2007 + A1:2011 | |
EN 61000-6-2 2005 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
