Артикул:
2801458
Внутрений код:
PC-2801458
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
97,5 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
26,260 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

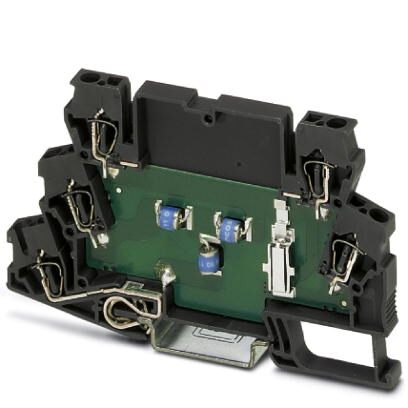

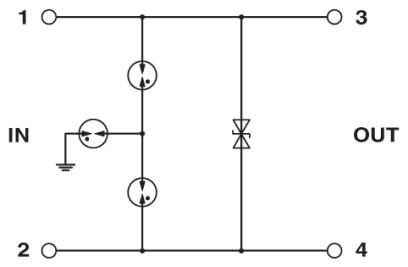

Двухъярусная электротехническая клемма с двухступенчатой защитой от импульсных перенапряжений для одной двухпроводной сигнальной цепи, чувствительной к общему сопротивлению, раздельное подключение PE, номинальное напряжение: 24 В постоянного тока.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 2000 м |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Двухъярусные клеммы |
| Полюсов | 2 |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Класс VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |
| Расчетный ток | 6 A (40 °C) |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 300 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 500 A (на цепь) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 5 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 25 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 50 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 45 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 800 В |
| Ограничение выходного напряжения при (8/20) мкс, (фаза-фаза) | ≤ 50 В (при 300 A) |
| Ограничение выходного напряжения при (8/20) мкс, (фаза-земля) | ≤ 750 В (при 500 A) |
| ≤ 1,25 кВ (при 5 кА) | |
| Остаточное напряжение при In (фаза-фаза) | ≤ 50 В (при 300 A) |
| Остаточное напряжение при In (фаза-земля) | ≤ 750 В (при 500 A) |
| ≤ 1,25 кВ (при 5 кА) | |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | ≤ 45 В (при 25 A) |
| Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | ≤ 1,1 кВ (при 50 A) |
| Уровень защиты Up (жила-жила) | ≤ 50 В (C1 - 0,6 kV / 300 A) |
| ≤ 45 В (C3 - 25 A) | |
| ≤ 45 В (1 кВ/мкс) | |
| Уровень защиты Up (жила-земля) | ≤ 1,25 кВ (C2 - 10 кВ / 5 кА) |
| ≤ 1,1 кВ (C3 - 50 A) | |
| ≤ 750 В (C1 - 1 кВ/500 A) | |
| ≤ 800 В (1 кВ/мкс) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (330 кГц / 150 Ом) |
| тип. 0,3 дБ (1,1 кГц / 50 Ω) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 3,3 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1 МГц |
| Емкость (фаза-фаза) | ≤ 2 нФ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 6,3 A (T / МЭК 60127-2/3) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 0,6 кВ / 300 A |
| C3 - 25 A | |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 500 A | |
| C1 - 1 кВ / 500 A | |
| C3 - 50 A | |
| Время сброса импульса (фаза-земля) | ≤ 700 мс, при Uc и 10 A |
| Режим отказа при перегрузке (фаза-фаза) | Режим 2 |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| Тип подключения ВХОД | Пружинные контакты |
| Тип подключения ВЫХОД | Пружинные контакты |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Подключение с выравниванием потенциалов
| Тип подключения | Пружинный зажим |
|---|---|
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
Документы
Техническая документация
97,5 кб
