Артикул:
2807939
Внутрений код:
PC-2807939
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
76,1 кб
Характеристики
Вес, шт
—
1,330 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
107 782.50 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

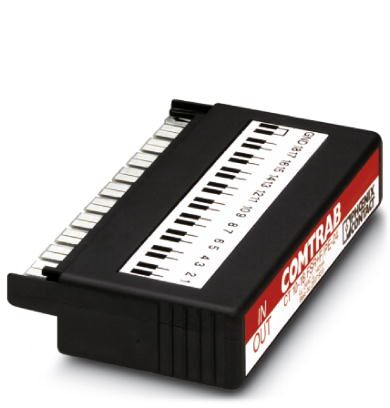

Штекер LSA-PLUS (COMTRAB CT 10) с грубой/тонкой защитой от перенапряжений и развязывающим резистором для 18 сигнальных проводов - GND и грубая защита GND - PE. Номинальное напряжение: 24 В пост. тока. Исполнение: 10 двойных жил
Преимущества для Вас
- Используется вместе с CT-TERMIBLOCK и соединительными и разъединяющими колодками LSA-PLUS или LSA-PROFIL
- Многополюсные, вставные, модульной конструкции
- Область применения – оборудование с высоким напряжением сигналов
- Защитные модули должны вставляться в определенном положении
- Комбинированные защитные устройства
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PBT |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
| Тип монтажа | на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS |
| Конструкция | Модуль LSA-PLUS |
| Направление действие | Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 1.00 |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 40 В DC |
| 28 В AC | |
| Расчетный ток | 140 мА (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA (18x) |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 5 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 60 В (a, b) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 650 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 85 В (a-b) |
| Остаточное напряжение при In (фаза-масса сигнала) | ≤ 85 В |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс (a-b) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс (a, b) |
| Вносимое затухание aE, сим. | 1,8 дБ (тип. до 1 МГц / 50 Ом) |
| 0,6 дБ (тип. до 400 кГц / 150 Ом) | |
| 0,2 дБ (тип. до 60 кГц / 600 Ом) | |
| Вносимое затухание aE, асим. | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | 6 МГц (тип.) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | 2,5 МГц (тип.) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом | 750 кГц (тип.) |
| Емкость (фаза-земля) | 1,1 нФ (1 МГц a ... b) |
| Сопротивление на каждую цепь | 22 Ω ±10 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 145 мА |
| Устойчивость к импульсному току (фаза-земля) | D1 - 2,5 kA |
| Устойчивость к импульсному току (масса сигнала—земля) | D1 - 2,5 кА |
Характеристики клемм
| Тип подключения | Устанавливается в COMTRAB-TERMIBLOCK и плинты LSA-PLUS |
|---|---|
| Тип подключения ВХОД | Штекерная система COMTRAB |
| Тип подключения ВЫХОД | Штекерная система COMTRAB |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
Документы
Техническая документация
76,1 кб
