Возможные производители: KLEMSAN

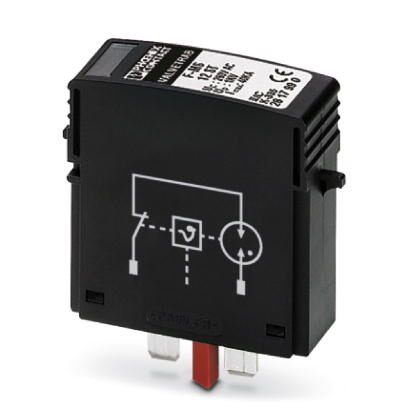

Штекерный модуль для защиты от импульсных перенапряжений, тип 2, с искровым разрядником суммарного тока N-PE для базового элемента.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | II |
|---|---|
| T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | TN |
| TT | |
| Защитная цепь | N-PE |
| Тип монтажа | на основной элемент |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Полюсов | 1 |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 1.10 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Защитная цепь
| Номинальное напряжение UN | 240/415 В AC (TN - only N-PE) |
|---|---|
| 240/415 В AC (TT - only N-PE) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 260 В AC |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 1,5 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Способность к гашению сопровождающего тока Ifi | 100 A (260 В) |
| Уровень защиты Up | ≤ 1,5 кВ |
| Остаточное напряжение Ures | ≤ 0,4 кВ (при In) |
| ≤ 0,25 кВ (При 10 кА) | |
| ≤ 0,15 кВ (при 5 кА) | |
| ≤ 0,1 кВ (При 3 кА) | |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1,5 кВ |
| Характеристика TOV при UT | 1200 В AC (200 мс / режим устойчивости) |
| Время срабатывания tA | ≤ 100 нс |
Спецификации UL
| Тип SPD | 4CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV (N-G) | 260 В AC |
| Защитная цепь | N-G |
| Система распределения энергии | Single phase |
| Номинальная частота | 50/60 Гц |
| Измеренное предельное напряжение MLV (N-G) | 1490 В |
| Номинальный импульсный разрядный ток In (N-G) | 20 кA |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 10.0.1 | 27130890 |
|---|---|
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
