Артикул:
2819008
Внутрений код:
PC-2819008
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
71 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
25,830 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
29 412.45 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

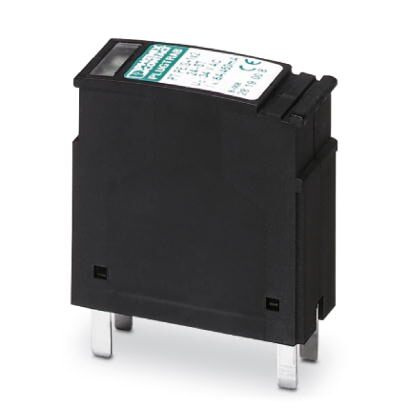

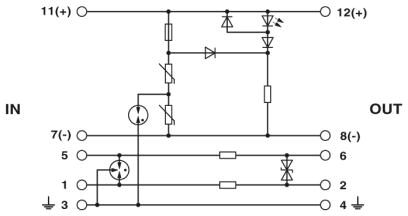

Защитный штекер PT со схемой защиты от перенапряжений сетей электропитания приборов, с индикатором неисправности, номинальное напряжение: 24 В, 2-проводная сигнальная цепь без потенциала земли, номинальное напряжение: 24 В.
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Конструкция из двух частей упрощает обслуживание
- Базовый элемент остается неотъемлемой частью системы
- Съемные устройства защиты сигнальной цепи
- Штекерный модуль может быть извлечен без изменения общего сопротивления для проверки или обслуживания
Размеры
| Единица шага | 1 TE |
|---|---|
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Комбинированный модуль, глубина | 65,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Тип монтажа | на основной элемент |
| Конструкция | Штекер |
| Разрядник для цепей питания проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 1.00 |
| Направление действие | L-N-PE & Signal Line-Signal Line-Earth Ground |
Защитная цепь источника питания
| Тип EN | T3 |
|---|---|
| Расчетное напряжение разрядника UC | 34 В AC |
| 44 В DC | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Номинальный ток IL | 6 A (30 °C) |
| Эффективный рабочий ток IC при UC | ≤ 1,5 мА |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 700 A |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 2 кA |
| Комбинированный импульс UOC | 2 кВ |
| Уровень защиты Up (L-N) | ≤ 0,18 кВ |
| Уровень защиты Up (L-PE) | ≤ 0,55 кВ |
| Время срабатывания (L-N) | ≤ 25 нс |
| Время срабатывания (L-PE) | ≤ 100 нс |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Подключение (защитная цепь источника питания)
| Тип подключения | Винтовые зажимы (вместе с базовым элементом) |
|---|---|
| Тип подключения ВХОД | Штекерная система PLUGTRAG |
| Тип подключения ВЫХОД | Штекерная система PLUGTRAG |
| Резьба винтов | M3 |
| Длина снятия изоляции | 8 мм |
Защитная цепь информационной техники
| Номинальное напряжение UN | 24 В AC |
|---|---|
| Расчетное напряжение разрядника UC | 40 В DC |
| 28 В AC | |
| Расчетный ток | 450 мА (45 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-фаза) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 20 кA (Суммарн.) |
| Уровень защиты Up (жила-жила) | ≤ 80 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-земля) | ≤ 450 В (C2 - 10 кВ / 5 кА) |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,5 дБ (≤1,5 МГц / 50 Ω) |
| тип. 0,2 дБ (≤ 500 кГц / 150 Ω) | |
| тип. 0,1 дБ (≤ 100 кГц / 600 Ом) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 8 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 3 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом | тип. 800 кГц |
| Емкость (фаза-фаза) | тип. 1,1 нФ |
| Емкость (фаза-земля) | тип. 4 пФ |
| Сопротивление на каждую цепь | 2,2 Ω ±10 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза) | ≤ 55 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля) | ≤ 25 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 55 В |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | ≤ 65 В |
| Устойчивость к импульсному току (фаза-фаза) | C2 - 10 кВ / 5 кA |
| C3 - 23 A | |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 2,5 kA |
Подключение (защитная цепь информационной техники)
| Тип подключения | Винтовые зажимы (вместе с базовым элементом) |
|---|---|
| Тип подключения ВХОД | Штекерная система PLUGTRAG |
| Тип подключения ВЫХОД | Штекерная система PLUGTRAG |
| Резьба винтов | M3 |
| Длина снятия изоляции | 8 мм |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130810 |
| eCl@ss 9.0 | 27130810 |
