Артикул:
2832425
Внутрений код:
PC-2832425
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
65,7 кб
Характеристики
Вес, шт
—
80,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

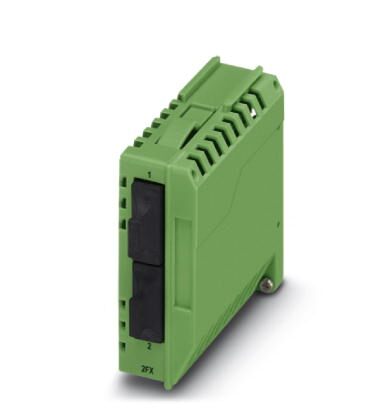

Интерфейсный модуль для подключения многомодового оптоволоконного кабеля 100 BASE-FX (1300 нм), SС, направление подключения вниз
Описание изделия
Заказчикам, желающим использовать данный интерфейсный модуль в FL SWITCH MM HS (арт. № 2832328), следует ознакомиться с содержанием документа "Информация для клиентов, использующих модули IF", который можно скачать в разделе загрузок данного интерфейсного модуля.
Размеры
| Чертеж |  |
|---|---|
| Подпись к рисунку | На рисунке показана модель интерфейсного модуля с головной станцией FL SWITCH MM HS |
| Ширина | 31 мм |
| Высота | 75,7 мм |
| Глубина | 72,5 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C (без выпадения конденсата) |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
Интерфейсы
| Интерфейс | Ethernet:100 BASE-FX соотв. IEEE 802.3 |
|---|---|
| Количество портов | 2 |
| Скорость передачи данных | 100 Мбит/с (Подключение кабеля снизу) |
| Дальность передачи | 10000 м (максимальный (зависит от типа используемого волокна)) |
| Интерфейс | Ethernet:100 BASE-FX соотв. IEEE 802.3 |
| Количество портов | 2 |
| Скорость передачи данных | 100 Мбит/с |
| Дальность передачи | 2800 м (оптоволоконный кабель с F-G 50/125 1,6 дБ/км F800) |
| 6400 м (оптовол. кабель с F-G 50/125 0,7 дБ/км F1200) | |
| 3000 м (оптоволоконный кабель с F-G 62,5/125 2,6 дБ/км F600) | |
| 2800 м (оптоволоконный кабель с F-G 50/125 1,6 дБ/км F800) | |
| Длина волны | 1300 nm |
Общие сведения
| Тип монтажа | В хост-систему |
|---|---|
| Исполнение AX | Автономный |
| Вес нетто | 80 г |
| Материал корпуса | PA |
Механические испытания
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
|---|---|
| Данные испытания | Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | Хранение / транспортировка: 50г, продолжительность 11 мс, ударный импульс, полусинусоида |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | Условия эксплуатации / хранения / транспортировки: 5г, 150 Гц, критерий 3 |
| Класс воспламеняемости согласно UL 94 | V0 |
Соответствие Директиве по ЭМС
| Разработано согласно стандарту | МЭК 61000-6.2 |
|---|---|
| Стандарт на методы испытаний | IEC 61000-4-2 (ESD) |
| Данные испытания | Критерий B |
| Стандарт на методы испытаний | IEC 61000-4-3 (Помехоустойчивость к излучению) |
| Данные испытания | Критерий A |
| Стандарт на методы испытаний | IEC 61000-4-4 (Испытание на невосприимчивость к быстрым переходным процессам и всплескам) |
| Данные испытания | Критерий A |
| Стандарт на методы испытаний | IEC 61000-4-5 (Испытание на невосприимчивость к выбросу напряжения) |
| Данные испытания | Критерий A |
| Стандарт на методы испытаний | IEC 61000-4-6 (Защищенность от помех по цепи питания, наведенных радиочастотными полями) |
| Данные испытания | Критерий A |
| Стандарт на методы испытаний | IEC 61000-4-8 (Помехоустойчивость в отношении магнитных полей) |
| Данные испытания | Критерий A |
| Стандарт на методы испытаний | EN 55022 (Излучение радиопомех) |
| Данные испытания | Критерий A |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
|---|---|
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | Хранение / транспортировка: 50г, продолжительность 11 мс, ударный импульс, полусинусоида |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | Условия эксплуатации / хранения / транспортировки: 5г, 150 Гц, критерий 3 |
| Излучение помех | EN 61000-6-3/-4 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Вибрация (хранение / транспортировка) | 5г, 150 Гц, cоотв. IEC 60068-2-6 |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно спецификации VW |
| Подключение согласно стандарту | CUL |
| гальваническая развязка | 100Base-FX//питание |
| Класс воспламеняемости согласно UL 94 | V0 |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250501 |
|---|---|
| eCl@ss 4.1 | 27250501 |
| eCl@ss 5.0 | 27250501 |
| eCl@ss 5.1 | 19030100 |
| eCl@ss 6.0 | 19170100 |
| eCl@ss 7.0 | 19170390 |
| eCl@ss 8.0 | 19170390 |
| eCl@ss 9.0 | 19170390 |
