Артикул:
2838186
Внутрений код:
PC-2838186
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
97,9 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
26,400 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

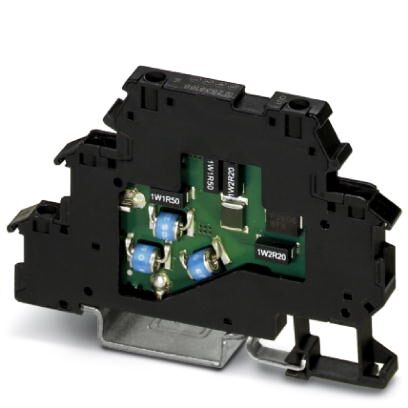

Клеммный блок с трехкаскадной защитой от перенапряжений двухпроводной линии без потенциала земли, раздельное подключение PE, номинальное напряжение: 24 В DC, устанавливается на рейку NS 35/7,5, ширина клеммного модуля: 6,2 мм, высота клеммного модуля: 54,6 мм
Преимущества для Вас
- Варианты с ножевыми размыкателями и без них
- Защита сдвоенных проводников без потенциала "земли"
- Защита двух сигнальных проводников с общим опорным потенциалом
- Многоуровневые электротехнические клеммы с винтовыми зажимами
- Разблокирование сигнальных цепей ножевым размыкателем
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Высота | ≤ 2000 м |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Двухъярусные клеммы с PE-основанием - раздельное подключение PE |
| Полюсов | 2 |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| Расчетный ток | 300 мА (40 °C) |
| Эффективный рабочий ток IC при UC | ≤ 10 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 730 mVA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 500 A |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 45 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 650 В |
| Уровень защиты Up (жила-жила) | ≤ 70 В (C2 - 10 кВ / 5 кА) |
| ≤ 55 В (C1 - 1 кВ/500 A) | |
| ≤ 45 В (C3 - 10 A) | |
| ≤ 45 В (C3 - 100 A) | |
| Уровень защиты Up (жила-земля) | ≤ 850 В (C2 - 10 кВ / 5 кА) |
| ≤ 650 В (C1 - 1 кВ/500 A) | |
| ≤ 850 В (C3 - 10 A) | |
| ≤ 900 В (C3 - 100 A) | |
| ≤ 800 В (D1 - 500 А) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,6 дБ (≤ 500 кГц / 50 Ом) |
| тип. 0,3 дБ (≤ 160 кГц / 150 Ω) | |
| Вносимое затухание aE, асим. | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 3 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1 МГц |
| Емкость (фаза-фаза) | ≤ 4 нФ |
| Сопротивление на каждую цепь | 3,7 Ω 10 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 315 мА (T / МЭК 60127-2/3) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Стабильность переменного тока (фаза-фаза) | 0,25 A / 1 с |
| Стабильность переменного тока (фаза — земля) | 0,25 A / 1 с |
| Время сброса импульса (фаза-фаза) | ≤ 400 мс, при Uc и 330 мA |
| Время сброса импульса (фаза-земля) | ≤ 400 мс, при Uc и 330 мA |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Резьба винтов | M3 |
| Момент затяжки | 0,6 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| EN 61643-21 | |
| Стандарты/нормативные документы | IEC 61643-21/A1 2008 |
| EN 61643-21/A1 2009 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
