Артикул:
2838228
Внутрений код:
PC-2838228
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Норма упаковки
—
10
Вес, шт
—
21,290 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
33 431.62 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

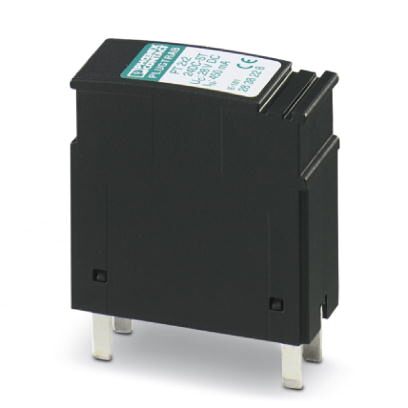

Защитный штекер РТ, со схемой защиты для двух 2-проводных сигнальных цепей Ex i без потенциала земли. Номинальное напряжение: 24 В DC. Совместимость с HART.
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Устанавливается вместе с базовым элементом PT 2x2...-BE
- Конструкция из двух частей упрощает обслуживание
- Базовый элемент остается неотъемлемой частью системы
- Съемные устройства защиты сигнальной цепи
- Защита для двух раздельных сигнальных цепей без потенциала земли
- Штекерный модуль может быть извлечен без изменения общего сопротивления для проверки или обслуживания
Размеры
| Высота | 44,8 мм |
|---|---|
| Ширина | 17,5 мм |
| Глубина | 51,7 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Комбинированный модуль, глубина | 65,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Категория перенапряжения | 2 |
| Степень загрязнения | III |
| Тип монтажа | на основной элемент |
| Конструкция | Штекер |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 1.00 |
Дальнейшие описания
| Указание | Технические данные имеют силу в сочетании со следующими базовыми элементами: |
|---|---|
| PT 2X2+F-BE 2839224 | |
| PT 2X2-BE 2839208 |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 28 В DC |
| 20 В AC | |
| Расчетный ток | 450 мА (45 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA (c PT 2X2+F-BE) |
| ≤ 4 мкA (c PT 2X2-BE) | |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 2,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 25 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 45 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 450 В (c PT 2X2-BE) |
| ≤ 1 кВ (c PT 2X2+F-BE) | |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 40 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 25 В (c PT 2X2-BE) |
| ≤ 50 В (c PT 2X2+F-BE) | |
| Остаточное напряжение при In (фаза-фаза) | ≤ 40 В |
| Остаточное напряжение при In (фаза-масса сигнала) | ≤ 450 В |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | ≤ 50 В |
| Уровень защиты Up (жила-жила) | ≤ 70 В (C1 - 1 кВ/500 A) |
| ≤ 60 В (C2 - 6 кB / 3 кA) | |
| ≤ 70 В (C2 - 10 кВ / 5 кА) | |
| ≤ 50 В (C3 - 25 A) | |
| Уровень защиты Up (жила-земля) | ≤ 450 В (C1 - 1 кВ / 500 А с PT 2X2-BE) |
| ≤ 500 В (C2 - 6 кВ / 3 кА с PT 2X2-BE) | |
| ≤ 550 В (C2 - 10 кВ / 5 кА с PT 2X2-BE) | |
| ≤ 1000 В (C2 - 10 кВ / 5 кА с PT 2X2+F-BE) | |
| Уровень защиты Up, статический (жила-жила) | ≤ 40 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up, статический (жила-земля) | ≤ 50 В (C2 - 10 кВ / 5 кА с PT 2X2-BE) |
| ≤ 100 В (C2 - 10 кВ / 5 кА с PT 2X2+F-BE) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,5 дБ (≤1 МГц / 50 Ом) |
| тип. 0,3 дБ (≤ 400 кГц / 150 Ом) | |
| тип. 0,1 дБ (≤ 70 кГц / 600 Ω) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 4,5 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1,5 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом | тип. 600 кГц |
| Емкость (фаза-фаза) | тип. 1,4 нФ |
| Емкость (фаза-земля) | тип. 8 пФ (c PT 2X2-BE) |
| тип. 2 пФ (c PT 2X2+F-BE) | |
| Сопротивление на каждую цепь | 2,2 Ω ±10 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 500 мА (T) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
| C2 - 6 кB /3 кA | |
| C2 - 10 кВ / 5 кA | |
| C3 - 25 A | |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 6 кB/3 кA | |
| C2 - 10 кВ / 5 кA | |
| D1 - 2,5 kA |
Характеристики клемм
| Тип подключения | Винтовые зажимы (вместе с базовым элементом) |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
Документы
