Артикул:
2838733
Внутрений код:
PC-2838733
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Норма упаковки
—
10
Вес, шт
—
28,940 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
16 682.44 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

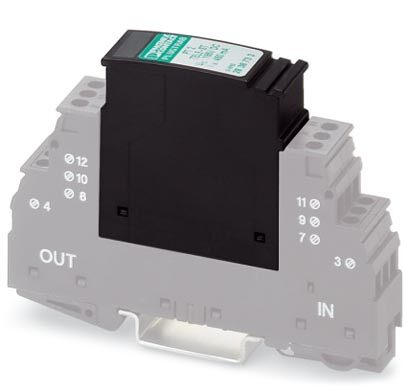

Штекерный модуль для защиты от импульсных перенапряжений, для базового элемента, обеспечивает защиту сдвоенных проводников аналоговых телекоммуникационных интерфейсов.

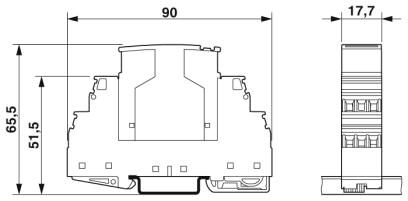

Размеры
| Высота | 45 мм |
|---|---|
| Ширина | 17,7 мм |
| Глубина | 52 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Комбинированный модуль, глубина | 65,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Тип монтажа | на основной элемент |
| Конструкция | Штекер |
| Полюсов | 2 |
| Направление действие | Line-Line & Line-Earth Ground |

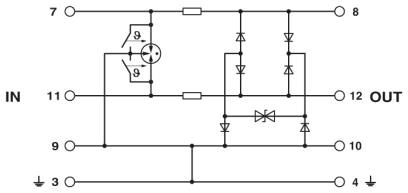

Защитная цепь
| Класс испытания согл. МЭК | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 185 В DC |
| 130 В AC | |
| Макс. напряжение при длит. нагрузке UC | 185 В DC |
| 130 В AC | |
| Расчетный ток | 450 мA AC (45 °C) |
| 130 мА DC (45 °C) | |
| Эффективный рабочий ток IC при UC | ≤ 10 мкA |
| Ток защитного проводника IPE | ≤ 10 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 1 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 1 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 18 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 18 кA |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | 100 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 300 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 300 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 300 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 300 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 160 В (C2 - 10 кВ / 5 кА) |
| Остаточное напряжение при In (фаза-земля) | ≤ 200 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-жила) | ≤ 250 В (B2 - 1 кВ / 25 A) |
| ≤ 300 В (B2 - 4 кВ / 100 A) | |
| ≤ 270 В (C1 - 1 кВ/500 A) | |
| ≤ 300 В (C2 - 1 кВ /1 kA)) | |
| ≤ 320 В (C2 - 4 кВ / 2 кА) | |
| ≤ 330 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up (жила-земля) | ≤ 250 В (B2 - 1 кВ / 25 A) |
| ≤ 300 В (B2 - 4 кВ / 100 A) | |
| ≤ 270 В (C1 - 1 кВ/500 A) | |
| ≤ 300 В (C2 - 1 кВ /1 kA)) | |
| ≤ 320 В (C2 - 4 кВ / 2 кА) | |
| ≤ 330 В (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза-фаза) | ≤ 500 нс |
| Время срабатывания tA (фаза-земля) | ≤ 500 нс |
| Вносимое затухание aE, сим. | тип. 0,4 дБ (≤ 5 МГц / 100 Ом) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 20 МГц |
| Емкость (фаза-фаза) | тип. 30 пФ (f=1 МГц / VR= 0 В) |
| Емкость (фаза-земля) | тип. 30 пФ (f=1 МГц / VR= 0 В) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 4 кВ / 100 A |
| C1 - 1 кВ / 500 A | |
| C2 - 10 кВ / 5 кA | |
| C3 - 25 A | |
| D1 - 1 кА | |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ / 100 A |
| C1 - 1 кВ / 500 A | |
| C2 - 10 кВ / 5 кA | |
| C3 - 25 A | |
| D1 - 1 кА |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
Документы
Техническая документация
78,4 кб
