Артикул:
2856799
Внутрений код:
PC-2856799
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Норма упаковки
—
10
Вес, шт
—
25,600 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
17 655.84 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

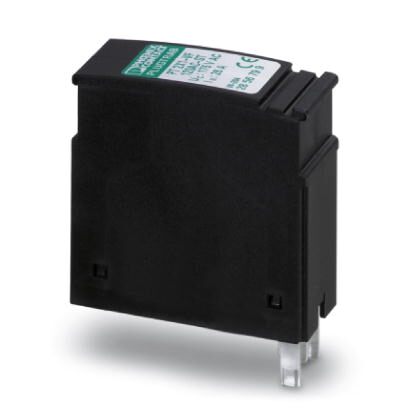

Защитный штекер с защитной цепью без токов утечки, для двух сигналов без потенциала "земли". Последовательно включенные между сигнальным проводником и землей варистор и газонаполненный разрядник для защиты от импульсных перенапряжений.
Преимущества для Вас
- Возможность проверки штекера с помощью CHECKMASTER
- Конструкция из двух частей упрощает обслуживание
- Базовый элемент остается неотъемлемой частью системы
- Устройства защиты для использования в телекоммуникационных сетях и сетях обработки данных, соответствующих МЭК 61643-21
- Съемные устройства защиты сигнальной цепи
- Штекерный модуль может быть извлечен без изменения общего сопротивления для проверки или обслуживания
Размеры
| Высота | 44,8 мм |
|---|---|
| Ширина | 17,5 мм |
| Глубина | 51,7 мм |
| Единица шага | 1 TE |

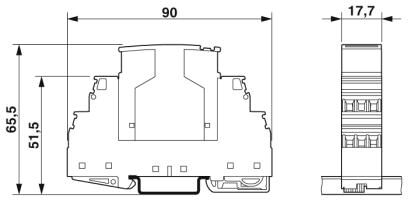

| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Комбинированный модуль, глубина | 65,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| DIN VDE 0110-1 | |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Тип монтажа | на основной элемент |
| Конструкция | Штекер |
| Полюсов | 2 |
| Направление действие | Line-Line & Line-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 2.13 |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| Номинальное напряжение UN | 120 В AC |
| Макс. напряжение при длит. нагрузке UC | 175 В AC |
| Расчетный ток | 6 A (с PT BE/FM) |
| Эффективный рабочий ток IC при UC | ≤ 2 мкA |
| Ток защитного проводника IPE | ≤ 4 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 300 A |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 8 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 8 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 40 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 800 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 600 В |
| Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | ≤ 360 В |
| Потребление энергии | 85 Дж |
| Уровень защиты Up | ≤ 1 кВ (C2 - 2 кА) |
| Уровень защиты Up (жила-земля) | ≤ 900 В (C1 -500 А) |
| ≤ 950 В (C2 - 1 кА) | |
| ≤ 1 кВ (C3 - 25 A) | |
| ≤ 1,1 кВ (Iimp-300 А) | |
| Время срабатывания tA | ≤ 100 нс |
| Емкость | тип. 3 пФ |
| Сопротивление на каждую цепь | 0 Ω |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 6 A (с PT BE/FM) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 4 кВ / 2 кА | |
| C3 - 25 A |
Контакт дистанционной сигнализации
| Функция переключения | Размыкатель |
|---|---|
| Рабочее напряжение, максимальное Umax переменного тока | 120 В AC |
| Максимальный рабочий ток Iмакс. | 3 A |
Стандарты и предписания
| Стандарты / нормативные документы | EN 61643-21 |
|---|---|
| МЭК 61643-21 | |
| Стандарты/нормативные документы | EN 61643-21 2002 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
