Артикул:
2856993
Внутрений код:
PC-2856993
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
64,3 кб
Характеристики
Вес, шт
—
49,660 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
5 168.74 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

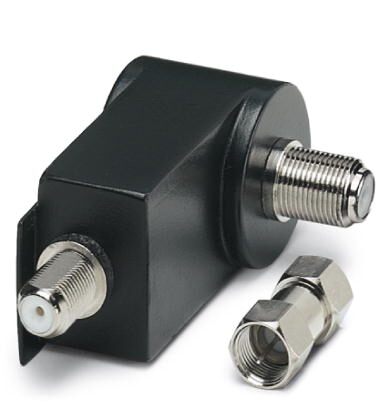

Промежуточный штекер с защитой от импульсных перенапряжений антенных входов с разъемом F-типа.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
|---|---|
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Полюсов | 1 |
| Направление действие | Line-Shield/Earth Ground |

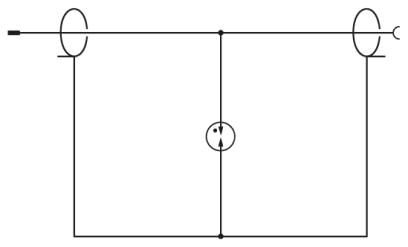

Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | 24 В DC |
| Расчетный ток | 1,5 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 2,5 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-экран) | 120 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 600 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | ≤ 600 В |
| Остаточное напряжение при In (фаза-экран) | ≤ 30 В |
| Уровень защиты Up (жила-экран) | ≤ 700 В (C2 - 4 кВ / 2 кА) |
| ≤ 800 В (C2 - 5 кВ/2,5 кА) | |
| Время срабатывания tA (фаза-экран) | ≤ 100 нс |
| Вносимое затухание aE, асим. | тип. 0,5 дБ (≤ 2,4 ГГц / 75 Ω) |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 75 Ом | > 3 ГГц |
| Диапазон частот | 4,7 МГц ... 2,5 ГГц |
| Емкость, асимметрич. (экран) | тип. 10 пФ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-экранировка) | C2 - 4 кВ / 2 кА |
| C2 - 5 кВ / 2,5 кA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Стабильность переменного тока (фаза-экранировка) | 5 A - 1 с |
| Время сброса импульса (фаза-экранировка) |
Характеристики клемм
| Тип подключения | Соединитель F-типа |
|---|---|
| Тип подключения ВХОД | Гнездовой разъем F-типа |
| Тип подключения ВЫХОД | Гнездовой разъем F-типа |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2012 |
|---|---|
| EN 61643-21 2013 | |
| EN 50083 CLASS-A |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
