Возможные производители: KLEMSAN

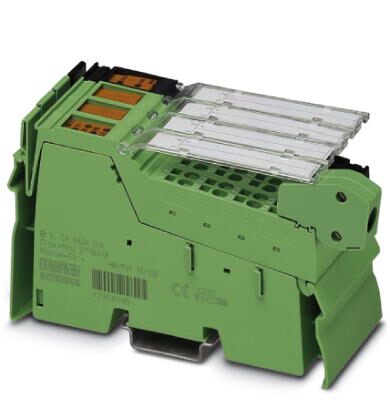

Полевой мультиплексор Inline, в комплекте с принадлежностями (соединительный штекер и маркировочные полосы), для передачи сигналов на большие расстояния, не требует настройки конфигурации
Описание изделия
Система полевого мультиплексора - это простая система для передачи сигналов между двумя удаленными в пространстве станциями. Она имеет модульное построение и служит для экономии обычной параллельной разводки.
Система полевого мультиплексора включает две одинаковых станции мультиплексора.
Полевой мультиплексор берет на себя обмен данными с корреспондирующей станцией через проводник удаленной шины.
Полевой мультиплексор является центральным устройством станции.
К нему подключаются все необходимые клеммы ввода-вывода Inline одной станции.
Преимущества для Вас
- Подключение удаленной шины при помощи медных проводников (возможно использование оптоволоконных кабелей посредством преобразователя интерфейсов)
- Возможность подачи питания всех необходимых напряжений 24 В станции полевого мультиплексора
- Сухой выход аварийного сигнала (релейный контакт типа „открытый“) для подключения устройства предупреждения
- Возможность подключения до 63 клемм ввода-вывода
- Возможность подключения до 512 цифровых или 32 аналоговых вводов-выводов (в т.ч. в комбинации)
- Построение связи и сравнение конфигурации вводов-выводов обеих станций
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |

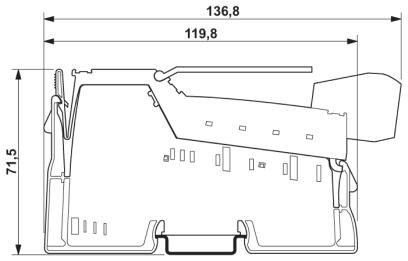

Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 212 г |
| Указания по значениям массы | cо штекером |
| Степень загрязнения | 2 (согласно EN 50178) |
Интерфейсы
| Наименование | Удаленная шина |
|---|---|
| Тип подключения | Экранированный штекер Inline |
| Среда передачи | RS-485 |
| Наименование | Локальная шина Inline |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
Системные ограничения устройств сопряжения с шиной
| Количество оконечных устройств, подключаемых к локальной шине | 32 (без дополнительного клеммного модуля питания, не допускайте превышения суммарного потребляемого тока) |
|---|---|
| Количество оконечных устройств с каналом параметров | 0 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | 0 |

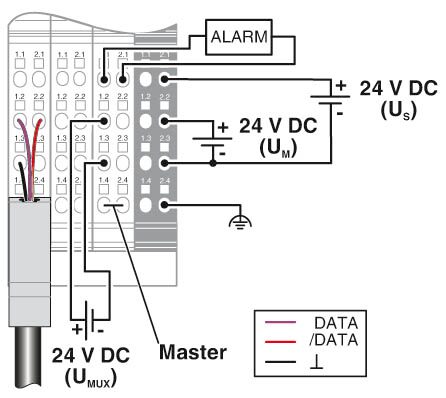

Потенциалы Inline
| Наименование | Питание полевого мультиплексора UMUX; из питания UMUX создается питание логической схемы UL (7,5 В) и аналоговых устройств UANA (24 В). |
|---|---|
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 60 мА (Без подключенных клемм ввода-вывода Inline) |
| макс. 1,25 A (С подсоединением максимального количества клемм ввода-вывода) | |
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7,5 В DC ±5 % |
| Источники питания | макс. 2 A DC (Cоблюдайте кривые) |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 0,5 A DC (Cоблюдайте кривые) |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
Разделение потенциалов
| Испытательный участок | Интерфейс RS-485 / электропитание 500 В AC |
|---|---|
| Интерфейс RS-485 / локальная шина 500 В AC |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 2г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 15г | |
| Подключение согласно стандарту | CUL |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250201 |
|---|---|
| eCl@ss 4.1 | 27250201 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
