Контроллер Inline, в комплекте с дополнительными принадлежностями (соединительный штекер и держатель маркировки) Этот контроллер устанавливается вместо стандартного устройства сопряжения с шиной серии Inline. В качестве устройства сопряжения с шиной контроллер осуществляет соединение станции с сетью INTERBUS верхнего уровня
Описание изделия
При установке ЦП Inline станция Inline превращается в модульное компакное устройство управления. Контроллер Inline устанавливается вместо стандартного клеммного модуля шины Inline. Как и клеммный модуль шины устройство управления Inline соединяет станцию с сетью верхнего уровня.
Встроенные функции управления прогаммируются в соответствии с МЭК 61131-3 Эти функции обеспечивают распределенное и независимое управление системой ввода в эксплуатацию Inline. Быстрые входы и выходы гарантируют максимально короткое время отклика. С помощью контроллера Inline или других типов удаленных полевых контроллеров можно проводить монтаж предварительно протестированных механических и электрических узлов, объединяемых в одну общую систему на базе шины. Путем объединения протестированных функциональных модулей для механических, электрических устройств, периферийных устройств ввода-вывода и управляющих программ значительно сокращается продолжительность проектировки, монтажа и ввода в эксплуатацию, а также обеспечивается гибкое расширение системы.
рограммирование с помощью PC WORX
Программирование модуля управления полностью производится с помощью программного обеспечения для автоматизации PC WORX. Программы создаются в соответствии с международным стандартом МЭК 61131-3. Программы загружаются через сеть INTERBUS или локальный интерфейс RS-232. Все программы и конфигурационные настройки сохраняются во встроенной энергонезависимой флеш-памяти. Для постоянного хранения переменных и признаков выделено 8 кбайт энергонезависимой памяти (NV)RAM.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 75 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 85 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 85 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, критерий 1 согласно МЭК 60068-2-6 |
Система управления
| Инжиниринговый инструмент | PC WORX |
|---|---|
| Диагностический инструмент | DIAG+ версии 1.14 и выше |

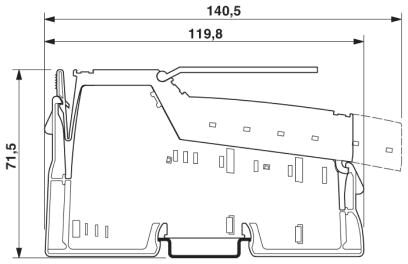

Механическая конструкция
| Масса | 320 г |
|---|---|
| Диагностический дисплей | нет |
| Резервирование системы управления | нет |
Интерфейсы передачи данных
| Интерфейс | Локальная шина INTERBUS-Master (ведущ.) |
|---|---|
| Количество | 1 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 kBaud / 2 MBaud (переключаемый) |
| Интерфейс | Удаленная шина INTERBUS верхнего уровня (ведом.) |
| Количество | 1 |
| Тип подключения | Экранированный штекер Inline |
| Скорость передачи данных | 500 kBaud |
| Интерфейс | Задание параметров / обслуживание / диагностика |
| Количество | 1 |
| Тип подключения | 6-контактный разъем MINI-DIN (PS/2) |
| Скорость передачи данных | 19200 Baud |
Питание
| Подключение, питание | 8-контактный поточный штекер |
|---|---|
| Потребляемый ток, типовой | 153 мА (В режиме холостого прогона оконечные устройства к локальной шине не подключены, шина неактивна) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Остаточная пульсация | ±5 % |
| Рассеиваемая мощность | макс. 3,25 Вт |
| мак. допустимый суммарный потребляемый ток всех клеммных модулей ввода-вывода | Электропитание логической схемы (7,5 В DC) ≤ 2 A DC |
| Электропитание аналоговой схемы (24 В DC) ≤ 0,5 A |
Функция полевой шины
| Количество процессных данных | макс. 4096 бит (INTERBUS-Master) |
|---|---|
| 160 бит (INTERBUS-Slave) | |
| Количество параметрических данных | макс. 8 байт (конфигурируемый) |
| Количество поддерживаемых оконечных устройств | макс. 512 |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока) |
| Количество оконечных устройств с каналом параметров | макс. 62 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | макс. 15 |
Прямые входы/выходы
| Наименование, вход | Цифровые входы |
|---|---|
| Количество входов | 4 |
| Тип подключения | Распределитель потенциала |
| Способ подключения | 2-, 3-, 4-проводной |
| Описание входа | Вход для сигнала прерывания, быстрый счетчик, импульсный генератор |
| Наименование, выход | Цифровые выходы |
| Количество выходов | 2 |
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-, 3-, 4-проводной |
| Максимальный выходной ток на 1 канал | 500 мА |
| Количество выходов импульсов/направления | 2 |
| Максимальная частота | 20 кГц |
| Количество входов | 4 |
| Входная частота | 40 кГц |
Исполняющая система, соотв. МЭК-61131
| Инжиниринговый инструмент | PC WORX |
|---|---|
| Память для программ | тип. 384 кбайт (32 K инструкций (IL)) |
| Память для данных | 330 кбайт |
| Память для постоянного хранения данных | 8 кбайт (NVRAM) |
| Количество задач управления | 8 |
Стандарты и предписания
| Вибрация (хранение / транспортировка) | 2г, критерий 1 согласно МЭК 60068-2-6 |
|---|---|
| Подключение согласно стандарту | CUL |
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, критерий 1 согласно МЭК 60068-2-6 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27240601 |
| eCl@ss 5.0 | 27242215 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
