Артикул:
2864529
Внутрений код:
PC-2864529
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
63,6 кб
Характеристики
Вес, шт
—
77,200 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

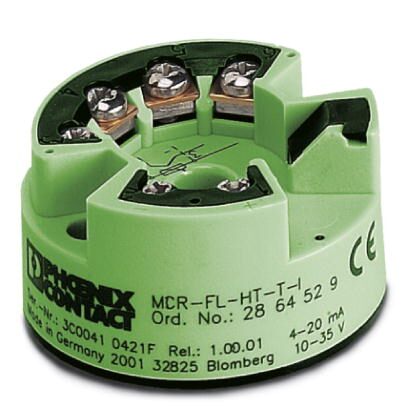

Измерительный температурный преобразователь MCR, устанавливаемый в гильзу: программируемый измерительный температурный преобразователь с питанием от сигнальной цепи, для термометров сопротивления, термоэлементов, датчиков сопротивления и напряжения
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Помехоустойчивость | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
Входные данные
| Конфигурируемый / программируемый | есть, программируемый |
|---|---|
| Применяемые типы датчиков (RTD) | Pt-, Ni- (100,500,1000); мин. диапазон измерения 10 K |
| Применяемые типы датчиков (TC) | B, C, D, E, J, K, L, N, R, S, T, U; мин. диапазон измер. 50 K/500 K |
| Диапазон сопротивлений, линейн. | Омический датчик от 10 до 400 Ω и от 10 до 2000 Ω; мин. диапазон измерен. 10 / 100 Ω |

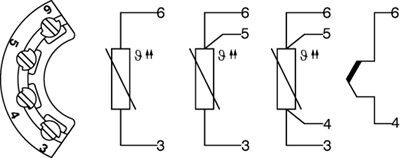

| Способ подключения | 2-, 3-, 4-проводной |
Выходные данные
| Наименование, выход | выход тока |
|---|---|
| Количество выходов | 1 |
| Конфигурируемый / программируемый | есть |
| Выходной сигнал, ток | 4 мА ... 20 мА |
| 20 мА ... 4 мА | |
| Выходной ток при обрыве линии | ≤ 3,6 мА или ≥ 21 мА (pегулируется) |
| Выходной ток при коротком замыкании | ≤ 3,6 мА или ≥ 21 мА (настраивается; не предназначено для термоэлементов) |
| Диапазон значений выходного тока при выходе за верхнюю / нижнюю границу измерительного диапазона | ≤ 20,5 мА / ≥ 3,8 мА (линейное возрастание / убывание) |
| Нагрузка / выходная нагрузка, выход тока | макс.(Vпитание - 8 В) / 0,025 А (выход сигнала тока) |
Питание
| Наименование | с питанием от сигнальной цепи |
|---|---|
| Диапазон напряжения питания | 8 В DC ... 35 В DC |
| Потребляемый ток, макс. |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 1,75 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,75 мм² |
| Сечение проводника AWG | 24 ... 15 |
Общие сведения
| Ошибка передачи, термометр сопротивления | 0,2 K (Pt 100, Ni 100), 0,5 K (Pt 500, Ni 500), 0,3 K (Pt 1000, Ni 1000) |
|---|---|
| Ошибка передачи, термоэлементы | тип. 0,5 K (K, J, T, E, L, U), 1,0 K (N, C, D), 2,0 K (S, B, R) |
| Ошибка передачи, датчик сопротивления | ± 0,1 Ом (10...400 Ом), ± 1,5 Ом (10...2000 Ом) |
| Ошибка передачи, датчик напряжения | ± 20 мкВ (-10...100 мВ) |
| Ступенчатая характеристика (10-90%) | |
| Задержка включения | 6 c |
| Испытательное напряжение, вход / выход | 2 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
| Помехоустойчивость | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
| Цвет | зеленый |
| Материал корпуса | Поликарбонат РС |
| Монтажное положение | на выбор |
| Указания по монтажу | Присоединительная головка (гильза) конструкции В согласно DIN 43729 |
| Конфигурирование | с помощью программного пакета для конфигурирования MCR-PI-CONF-WIN |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
| Помехоустойчивость | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
| Подключение согласно стандарту | CUL |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27200200 |
| eCl@ss 6.0 | 27200200 |
| eCl@ss 7.0 | 27200206 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
