Артикул:
2864532
Внутрений код:
PC-2864532
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66,4 кб
Характеристики
Вес, шт
—
82,300 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

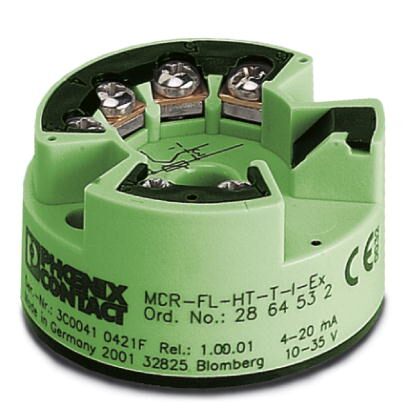

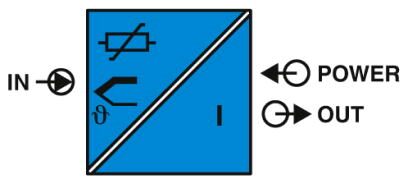

Измерительный температурный преобразователь MCR, программируемый, искробезопасный, для резистивных термометров, термоэлементов, датчиков сопротивления и напряжения. Для резистивного термометра Pt 100
Входные данные
| Конфигурируемый / программируемый | есть, программируемый |
|---|---|
| Применяемые типы датчиков (RTD) | Pt-, Ni- (100,500,1000); мин. измерительный диапазон 10 K |
| Применяемые типы датчиков (TC) | B, C, D, E, J, K, L, N, R, S, T, U; мин. измерительный диапазон 50 K/500 K |
| Способ подключения | 2-, 3-, 4-проводной |
| Диапазон входных сигналов | 10 Ω ... 400 Ω (минимальный диапазон измерений 10 Ом) |
| 10 Ω ... 2000 Ω (минимальный диапазон измерений 100 Ом) | |
| -10 мВ ... 100 мВ (мин. диапазон измерения 5 мВ) |
Выходные данные
| Конфигурируемый / программируемый | есть, программируемый |
|---|---|
| Выходной сигнал, ток | 4 мА ... 20 мА |
| 20 мА ... 4 мА | |
| Выходной сигнал тока, максимальный | ≤ 25 мА |
| Выходной ток при коротком замыкании | ≤ 3,6 мА или ≥ 21 мА (настраивается; не предназначено для термоэлементов) |
| Выходной ток при обрыве линии | ≤ 3,6 мА или ≥ 21 мА (pегулируется) |
| Диапазон значений выходного тока при выходе за верхнюю / нижнюю границу измерительного диапазона | 3,8 мА ... 20,5 мА (линейное возрастание / убывание) |
| Нагрузка / выходная нагрузка, выход тока | ≤ 720 Ω (при UV = 24 В; Uпит. - 8 В / 0,025 А) |
| Конфигурируемый / программируемый | нет |
Питание
| Наименование | с питанием от сигнальной цепи |
|---|---|
| Диапазон напряжения питания | 8 В DC ... 30 В DC |
| Потребляемый ток, макс. |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 1,75 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,75 мм² |
| Сечение проводника AWG | 24 ... 15 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
| вставной | нет |
Общие сведения
| Ступенчатая характеристика (10-90%) | |
|---|---|
| Задержка включения | 6 c |
| Конфигурирование | с помощью программного пакета для конфигурирования MCR-PI-CONF-WIN |
| Класс воспламеняемости согласно UL 94 | V0 |
| Стандарты / нормативные документы | Рекомендации NAMUR NE 21 |
| Материал корпуса | Поликарбонат РС |
| Цвет | зеленый |
| Контроль линии | NE 43 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 1 G Ex ia IIC T6/T5/T4 |
| UL, США / Канада | cULus |
Данные по безопасности
| Макс. выходное напряжение Uo | 8,2 В DC |
|---|---|
| Макс. выходной ток Io | 4,6 мА |
| Макс. выходная мощность Po | 9,35 мВт |
| Температура окружающей среды, макс. | Категория 1: T4 = 60 °C, T5 = 50 °C, T6 = 40 °C |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 8,5 мГн |
| макс. внешняя емкость Co | 1,9 мкФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 4,5 мГн |
| макс. внешняя емкость Co | 974 нФ |
| Максимальное безопасное напряжение Um | 250 В |
Стандарты и предписания
| Стандарты / нормативные документы | Рекомендации NAMUR NE 21 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 1 G Ex ia IIC T6/T5/T4 |
| UL, США / Канада | cULus |
| Группа | IIB |
| IIC |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27200200 |
| eCl@ss 6.0 | 27200200 |
| eCl@ss 7.0 | 27200206 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
Документы
Техническая документация
66,4 кб
