Возможные производители: KLEMSAN

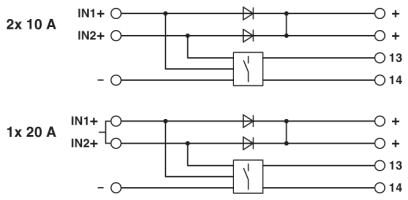

Резервный модуль с функциональным контролем, 48 В DC, 2x 10 A, 1x 20 A
Описание изделия
TRIO DIODE - это устанавливаемый на монтажную рейку резервный модуль семейства TRIO POWER.
С помощью резервного модуля можно полностью развязать два одинаковых блока питания, выходные цепи которых параллельно подключены для повышения мощности или резервирования.
Резервные системы применяются в системах, которые предъявляют особенно высокие требования к эксплуатационной надежности. Соответствующие блоки питания подбираются таким образом, чтобы общая потребность всех устройств в электроэнергии могла покрываться только одним блоком питания. При этом резервная структура электропитания гарантирует долговременную эксплуатационную готовность оборудования.
Если в устройстве происходит внутренний дефект или отказывает сетевое электропитание в первичной цепи, то второе устройство автоматически и без перебоя берет на себя полное энергоснабжение потребителей. Сигнальный контакт с нулевым потенциалом и светодиод незамедлительно сообщают о потере избыточности.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 55 °C - ухудшение характеристик: 2,5%/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
Входные данные
| Диапазон номинальных напряжений на входе | 48 В DC |
|---|---|
| Диапазон входных напряжений | 30 В DC ... 56 В DC |
| Номинальный входной ток | 2x 10 A (-25 °C ... 55 °C) |
| 1x 20 A (-25 °C ... 55 °C) | |
| Максимальный входной ток | 2x 15 A (-25 °C ... 40 °C) |
| 1x 30 A (-25 °C ... 40 °C) |
Выходные данные
| Номинальное напряжение | 47,3 В DC (Падение напряжения на входе/выходе 48 В ... 0,7 В) |
|---|---|
| Номинальный ток на выходе (IN) | 20 A (Увеличение мощности) |
| 10 A (Резервирование) | |
| Изменение хар-к | 55 °C ... 70 °C (2,5 % / K) |
| Возможность последовательного подключения | Нет |
| Рассеиваемая мощность, без нагрузки, макс. | 7 Вт (IВЫХОД = 10 А) |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 14 Вт (IOUT = 20 A) |
Общие сведения
| Вес нетто | 0,37 кг |
|---|---|
| КПД | > 97 % |
| Степень защиты | III |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | |
| > 10000000 ч (40 °C) | |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 14 |
| Длина снятия изоляции | 9 мм |
| Резьба винтов | M2,5 |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 20 |
| Сечение проводника AWG, макс. | 10 |
| Длина снятия изоляции | 14 мм |
| Резьба винтов | M3 |
Параметры подключения сигнализации
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 14 |
| Резьба винтов | M2,5 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 3 В/м (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-6-3 |
| EN 61000-4-6 | |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| Ударопрочность | 15г во всех направлениях, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | |
| 15 Гц ... 150 Гц, 2,3g tv = 90 мин. |
Классификация
