Артикул:
2866983
Внутрений код:
PC-2866983
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
76,6 кб
Характеристики
Вес, шт
—
250,000 GRM
• Cрок поставки 2-7 дней - 1 шт.
27 652.51 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

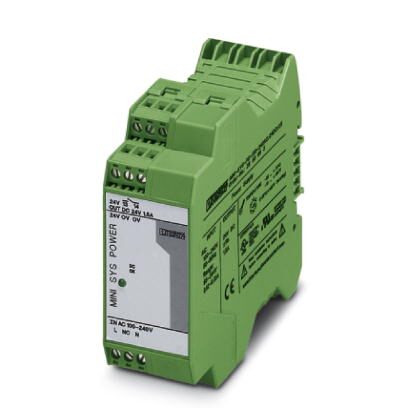

Блок питания MINI POWER для установки на монтажную рейку, первичный такт, вход: 1-фазный, выход: 24 В DC / 1,5 A
Описание изделия
Источники питания MINI POWER для КИПиА
Для контрольно-измерительных приборов и систем управления (MSR) модульный электронный корпус (ME) стал нормой. Здесь используется блок питания MINI POWER. Устройства универсальны благодаря поддержке специальных напряжений и наличию специальных исполнений.
Преимущества для Вас
- Удобное подключение с помощью кодируемых штекерных разъемов COMBICON
- Для подачи напряжения питания через опорный элемент (Т-образный соединитель) при имеющихся напряжениях переменного тока
- Номинальный диапазон входного напряжения 100 ... 240 В пер. тока
- Выходное напряжение 24 В DC
- Для аналоговых модулей MINI количеством до 60
- Для цепей вторичного тока до 1,5 А
- Передача сигналов о состоянии и неисправностях с помощью диагностических светодиодных индикаторов
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
Входные данные
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC |
|---|---|
| Диапазон входных напряжений | 85 В AC ... 264 В AC |
| Диапазон частот AC | 45 Гц ... 65 Гц |
| Потребляемый ток | 0,75 A (120 В AC) |
| 0,45 A (230 В AC) | |
| Номинальная потребляемая мощность | 90 ВА |
| Импульс пускового тока | 2с) |
| Время автономной работы | тип. 35 мс (120 В AC) |
| тип. 150 мс (230 В AC) | |
| Входной предохранитель | 3,15 A (инертного типа, внутренний) |
| Выбор подходящих предохранителей | 6 A ... 16 A (Характеристика B, C, D, K) |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Защитная цепь / модуль | Варистор |
Выходные данные
| Номинальное напряжение | 24 В DC ±1 % |
|---|---|
| Номинальный ток на выходе (IN) | 1,5 A (-25 °C ... 60 °C) |

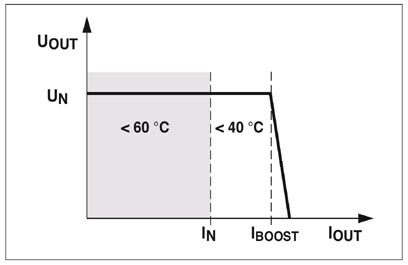

| POWER BOOST (IBoost) | 2 A (-25 °C ... 40 °C в непрерывном режиме) |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Возможность параллельного подключения | Да, для резервирования и повышения мощности. На один устанавливаемый на монтажную рейку соединитель до 2 резервных устройств. |
| Возможность последовательного подключения | Нет |
| Устойчивость к обратной связи | 35 В DC |
| Защита от импульсных перенапряжений на выходе | |
| Нагрузка, емкостная, максимальная | неограниченно |
| Рассогласование | |
| Остаточная пульсация | (ДА) (20 МГц) |
| Выходная мощность | 36 Вт |
| Время включения, типовое | |
| Коммутационные пики, работа без нагрузки | (ДА) (20 МГц) |
| Коммутационные пики, номинальная нагрузка | (ДА) (20 МГц) |
| Рассеиваемая мощность, без нагрузки, макс. | 1,5 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 6,5 Вт |
Общие сведения
| Вес нетто | 0,25 кг |
|---|---|
| Индикация рабочего напряжения | LED зел. |
| КПД | > 84 % (при 230 В AC и номинальных значениях) |
| Напряжения изоляции на входе / выходе | 4 кВ (Типовое исп.) |
| 3 кВ (Выборочное исп.) | |
| Степень защиты | II (в закрытом шкафу управления) |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 2789000 ч (40 °C) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
Характеристики клемм, вход
| Тип подключения | вставные винтовые клеммы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
Характеристики клемм, выход
| Тип подключения | вставные винтовые клеммы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
Параметры подключения сигнализации
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Резьба винтов | M3 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 55011 (EN 55022) |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 6 кВ |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 2 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-6-3 |
| EN 61000-4-6 | |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В |
| Стандарты / нормативные документы | EN 61000-4-11 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасные малые напряжения | EN 60950-1 (БСНН) и EN 60204 (ЗСНН) |
| EN 60204 (PELV) | |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | |
| 15 Гц ... 150 Гц, 2,3г, 90 мин. | |
| Применение в железнодорожной отрасли | EN 50121-4 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27040702 |
|---|---|
| eCl@ss 4.1 | 27040702 |
| eCl@ss 5.0 | 27049002 |
| eCl@ss 5.1 | 27049000 |
| eCl@ss 6.0 | 27049000 |
| eCl@ss 7.0 | 27049002 |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
Источник: euro-avtomatika.ru | ID товара: 276944
