Артикул:
2880642
Внутрений код:
PC-2880642
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
78,8 кб
Характеристики
Вес, шт
—
53,300 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
23 037.70 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

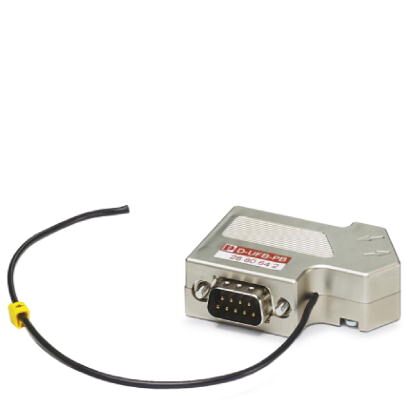

Устройство защиты от небольших перенапряжений в 9-контактном штыревом разъеме D-SUB, для PROFIBUS DP со скоростью передачи данных до 12 Мбит/с.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 75 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 75 °C |
| Степень защиты | IP40 |
Общие сведения
| Материал корпуса | ABS, с металлическим покрытием |
|---|---|
| Цвет | cеребристый |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| DIN VDE 0110-1 | |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Тип монтажа | Непосредственного подключения к интерфейсу устройства |
| Конструкция | Соединительный штекер |
| Полюсов | 4 |
| Направление действие | Line-Line & Line-Earth Ground |

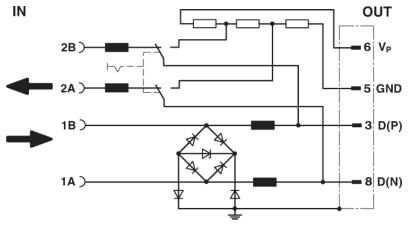

Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C3 | |
| B2 | |
| Класс VDE | C1 |
| C3 | |
| B2 | |
| Макс. напряжение при длит. нагрузке UC | 5,2 В DC |
| Расчетный ток | 250 мА (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 100 мкA |
| Ток защитного проводника IPE | ≤ 100 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 350 A |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 350 A |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 350 A |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 350 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 20 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 20 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 14 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 14 В |
| Ограничение выходного напряжения при (10/700) мкс (фаза-фаза) | ≤ 15 В (Uo=4 kВ) |
| Ограничение выходного напряжения при (10/700) мкс (фаза-земля) | ≤ 15 В (Uo=4 kВ) |
| Остаточное напряжение при In (фаза-фаза) | ≤ 25 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 25 В |
| Уровень защиты Up (жила-жила) | ≤ 25 В (C1 - 500 В / 250 А) |
| ≤ 15 В (C3 - 25 A) | |
| ≤ 15 В (B2 - 4 кВ / 100 A) | |
| Уровень защиты Up (жила-земля) | ≤ 25 В (C1 - 500 В / 250 А) |
| ≤ 15 В (C3 - 25 A) | |
| ≤ 15 В (B2 - 4 кВ / 100 A) | |
| Время срабатывания tA (фаза-фаза) | ≤ 500 нс |
| Время срабатывания tA (фаза-земля) | ≤ 500 нс |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 70 МГц |
| Индуктивность на каждую цепь | 0,11 мГн |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 500 В / 250 A |
| C3 - 2 кВ / 25 А | |
| Устойчивость к импульсному току (фаза-земля) | C1 - 500 В / 250 А |
| C3 - 2 кВ/25 A |
Характеристики клемм
| Тип подключения | Винтовые клеммы и D-SUB-9 |
|---|---|
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Штекер D-SUB-9 |
| Способ подключения | 2-пров. (в экране) |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 5 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 16 |
Подключение с выравниванием потенциалов
| Тип подключения | Гибкий проводник с изоляцией из ПВХ, 1,0 мм², длина 0,5 м |
|---|
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| Стандарты/нормативные документы | МЭК 61643-21 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
