Артикул:
2882925
Внутрений код:
PC-2882925
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
314,320 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
23 361.55 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

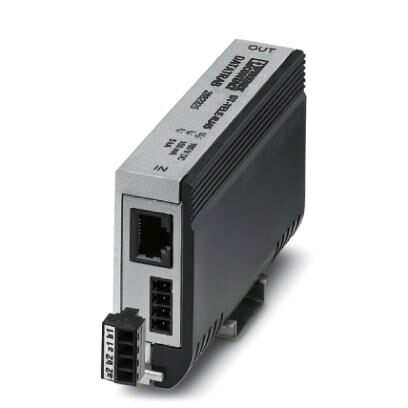

Промежуточный штекер с устройством защиты от импульсных перенапряжений, для аналоговых и цифровых телекоммуникационных интерфейсов (VDSL до 50 Мбит/с). Разъем: RJ45(RJ12/RJ11) и винтовая клемма (COMBICON). Возможность установки на несущую рейку.
Преимущества для Вас
- Для аналогового и цифрового (DSL) телекоммуникационного интерфейса
- разъем: гнездо RJ45 и/или вставные винтовые клеммы
- Используя переходную деталь, возможен переход с RJ45 на RJ11 и RJ12
- При удалении защитной крышки возможна установка на монтажную рейку
- Применение во всем мире благодаря различным схемам распределения
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | Цинк. литье под давлением |
|---|---|
| Цвет | серебристый/черный |
| Тип монтажа | Соответствующий промежуточный штекер и DIN-рейка 35 мм |
| Конструкция | Промежуточный штекер для установки на монтажную рейку |
| Полюсов | 4 |
| Направление действие | Line-Line & Line-Ground/Shield |
Защитная цепь
| Класс испытания согл. МЭК | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | 185 В DC |
| 130 В AC | |
| Расчетный ток | ≤ 380 мА (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 6 мкA |
| Ток защитного проводника IPE | ≤ 4 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | ≤ 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | ≤ 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | 150 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | 150 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 250 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 250 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 120 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 120 В |
| Уровень защиты Up (жила-жила) | ≤ 250 В (B2 - 4 кВ / 100 A) |
| ≤ 250 В (C1 - 1 кВ/500 A) | |
| ≤ 250 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up (жила-земля) | ≤ 250 В (B2 - 4 кВ / 100 A) |
| ≤ 250 В (C1 - 1 кВ/500 A) | |
| ≤ 250 В (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза-фаза) | ≤ 100 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,5 дБ (≤ 5 МГц / 100 Ом) |
| тип. 0,3 дБ (≤ 8 МГц / 150 Ω) | |
| тип. 0,3 дБ (≤ 2,5 МГц / 600 Ом) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 50 МГц |
| Емкость (фаза-фаза) | тип. 20 пФ (f =1 МГц / VR = 0 В) |
| Емкость (фаза-земля) | тип. 20 пФ (f =1 МГц / VR = 0 В) |
| Сопротивление на каждую цепь | 3,3 Ω 10 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 4 кВ / 100 A |
| C1 - 1 кВ / 500 A | |
| C2 - 10 кВ / 5 кA | |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ / 100 A |
| C1 - 1 кВ / 500 A | |
| C2 - 10 кВ / 5 кA | |
| D1 - 1 кА |
Характеристики клемм
| Тип подключения | RJ45 / COMBICON |
|---|---|
| Тип подключения ВХОД | Гнездо RJ45 |
| MC 1,5/4 | |
| Тип подключения ВЫХОД | Гнездо RJ45 |
| MC 1,5/4 | |
| Способ подключения | Винтовые зажимы |
| Резьба винтов | M2 |
| Момент затяжки | 0,22 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
Документы
Техническая документация
79,3 кб
