Артикул:
2884208
Внутрений код:
PC-2884208
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
83,5 кб
Характеристики
Вес, шт
—
885,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

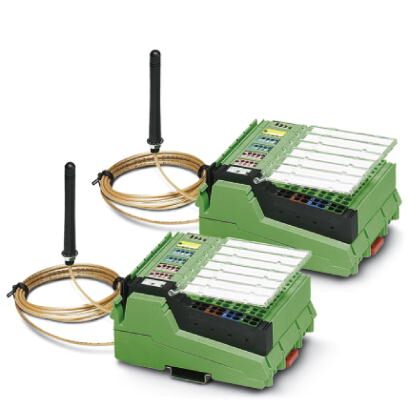

Комплект Wireless-MUX, два модуля, в каждом по 16 цифровых входов и выходов и по 2 аналоговых входа и выхода (0 ... 20 мА, 0 ... 10 В), включая ненаправенную антенну с кабелем 1,5 м
Преимущества для Вас
- Проще не бывает: распаковать - подсоединить - включить!
- Радиодиагностика посредством гистограммы
- Дальность действия 50 - 100 м на промышленных объектах с ненаправленными антеннами и до 400 м на открытом пространстве с направленными антеннами
- Быстрое соединение и передача сигналов
- Plug&Play - ввод в эксплуатацию без настройки
- Современная технология Bluetooth 4.0
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 95 % (без образования конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 95 % |
| Давление воздуха (эксплуатации) | 795 гПа ... 1080 гПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейс беспроводной связи
| Стандарт радиосвязи | На базе Bluetooth 4.0 |
|---|---|
| Тип модуляции | GFSK (Gaussian Frequency Shift Keying) |
| Вид подключения антенны | RSMA (гнездовой) |
| Диапазон частот | 2,402 ГГц ... 2,48 ГГц (Диапазон ISM) |
| Излучаемая мощность | 5 дБм |
| Чувствительность приемника | -95 дБм |
Питание электронного модуля
| Тип подключения | Штекер Inline |
|---|---|
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30,5 В DC (через штекер питания) |
| Потребляемый ток | 60 мА (Питание логической схемы при 24 В пост. тока, 25 °C) |
| 25 мА (Питание исполнительного элемента, +ток нагрузки цифрового ВЫХОДА (8 A)) | |
| Наименование защиты | Защита от перемены полярности и от перенапр. |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Тип подключения | Пружинный зажим |
| Способ подключения | 1-проводной кабель |
| Количество входов | 16 |
| 16 | |
| Диапазон входных напряжений, сигнал "0" | |
| Диапазон входных напряжений, сигнал "1" | > 15 В |
| Входная частота | ≤ 10 Гц |
| Типичный входной ток одного канала | 2,3 мА |
Цифровые выходы
| Наименование, выход | Цифровые выходы |
|---|---|
| Тип подключения | Пружинный зажим |
| Способ подключения | 1-проводной кабель |
| Количество выходов | 16 |
| Наименование защиты | Защита от короткого замыкания, защита от перегрузки, защита от обратного напряжения |
| Номинальное напряжение | 24 В DC |
| Выходной ток | 8 A (Итого) |
| Максимальный выходной ток на 1 канал | 500 мА |
| Номинальная индуктивная нагрузка | 12 ВА (1,2 Гн, 50 Ω) |
| Номинальная нелинейная нагрузка | 12 Вт |
| Номинальная активная нагрузка | 12 Вт (48 Ω) |
Аналоговые входы
| Описание входа | Несимметричные |
|---|---|
| Наименование, вход | Аналоговые входы |
| Количество входов | 2 |
| Наименование защиты | Перенапряжение |
| Разрешение измеренного значения | 12 бит |
| Входной сигнал тока | 0 мА ... 20 мА |
| Входное сопротивление, вход тока | 50 Ω |
| Входной сигнал напряжения | 0 В ... 10 В |
| Входное сопротивление, вход напряжения | 130 кΩ |
Аналоговые выходы
| Количество выходов | 2 |
|---|---|
| Наименование, выход | Аналоговые выходы |
| Наименование защиты | Защита от бросков тока при переходных процессах |
| DAC-разрешение | 12 бит |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| Нагрузка / выходная нагрузка, выход напряжения | ≥ 2 кΩ |
Общие сведения
| Материал корпуса | PA 6.6-FR |
|---|---|
| Тип монтажа | Монтажная рейка |
| Вес нетто | 885 г |
| Указания по значениям массы | один модуль, в комплекте со штекером, без антенны |
| Степень загрязнения | 2 |
| MTBF | 465 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 140 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
| MTTF | 1458 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 557 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
| 219 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) | |
| Диагностические сообщения | Короткое замыкание / перегрузка цифровых выходов СИД |
| Радиосвязь Светодиод FS | |
| Напряжение логики и исполнительного элементеа СИД | |
| Качество связи 4 светодиодных | |
| Время включения | ≤ 3 c (До установления радиосвязи) |
| Временя задержки | ≤ 10 мс (Время ожидания, стандартное) |
| ≤ 800 мс (Функция обеспечения отказоустойчивости при исчезновении радиосигнала) | |
| Разрешения на радиосвязь | Европа, страны других регионов в Интернет-магазине (E-Shop) |
| Бельгия | |
| Болгария | |
| Дания | |
| Германия | |
| Эстония | |
| Финляндия | |
| Франция | |
| Греция | |
| Великобритания | |
| Ирландия | |
| Исландия | |
| Израиль | |
| Италия | |
| Япония | |
| Канада | |
| Латвия | |
| Лихтенштейн | |
| Литва | |
| Люксембург | |
| Мальта | |
| Нидерланды | |
| Норвегия | |
| Австрия | |
| Польша | |
| Португалия | |
| Румыния | |
| Россия | |
| Швеция | |
| Швейцария | |
| Сингапур | |
| Словакия | |
| Словения | |
| Испания | |
| Южная Африка | |
| Чехия | |
| Турция | |
| Венгрия | |
| США | |
| Кипр (респ.) | |
| Тип монтажа | Установка на монтажной рейке |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Обозначение стандарта | Директива 2014/53/EU (для радиооборудования) |
| Стандарты / нормативные документы | EN 300328 |
| EN 61000-6-4 | |
| EN 61000-6-2 | |
| EN 62311 | |
| EN 60950 | |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 16г, 11 мс | |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Непрямой разряд | ± 6 кВ |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 26 МГц ... 3 ГГц (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Сигнал | ± 1 кВ (Сигнальный провод, асимметричный) |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Соответствие нормам | Соответствие ЕС (Директива 2014/53/EС для радиооборудования) |
| Директива FCC, часть 15.247 | |
| Директива ISC RSS 210 | |
| UL, США / Канада | UL 508 Listed |
| Степень защиты | III |
| Cертификат MIC | Япония MIC (RF) ID:202-LSF002 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Содержимое комплекта
