Возможные производители: KLEMSAN
Коммутатор Ethernet для широкого диапазона температуры, пять разъемов TP-RJ45, автоматическое определение скорости передачи данных 10/100/1000 Мбит/с (RJ45), функция автокроссировки, чтение приоритетных сообщений QoS, установка рамок безопасности. Защитное покрытие для эксплуатации в жестких окружающих условиях.
Описание изделия
Коммутатор FL SWITCH SFN 5GT поддерживает функцию автоопределение Autonegotiation для портов на базе витой пары и обеспечивает скорость передачи данных 10/100/1000 Мбит/с. Также поддерживается смешанный режим работы при подключении сегментов с различными скоростями передачи данных.
Коммутационные характеристики
- Возможность многоадресной передачи
Коммутатор может сохранить в таблице адресов до 8192 MAC-адресов.
- Качество и класс предоставляемых услуг передачи данных QoS
При большом поступлении данных в первую очередь обрабатываются пакеты с более высоким уровнем приоритета 802.1Q и с использованием приоритизированных служб. В коммутаторе имеются четыре очереди приоритетов.
- Многоадресная фильтрация
Многоадресный фильтр блокирует детерминированный трафик протокола реального времени PROFINET. С этой целью фильтруются кадры с MAC-адресами в диапазоне от 01-80-C2-00-00-02 до 01-80-C2-00-00-0F. Фильтр блокирует трафик протокола обнаружения канального уровня LLDP, потому что детерминированные протоколы реального времени PTCP используют тот же МАС-адрес (01-80-C2-00-00-0E).
- Контакт для передачи аварийного сигнала
Коммутатор оснащен дистанционными аварийными контактами (R1, R2) для сообщения об отказах. При отказе одного или обоих блоков питания срабатывает аварийный сигнал. Кроме того, аварийный сигнал срабатывает при отказе подключения порта. Отдельные аварийные сигналы для порта могут быть активированы при помощи DIP-переключателя, расположенного на нижней стороне коммутатора. Сигнальное реле - это размыкающий контакт. Если нет ошибок, контакт разомкнут. В случае ошибки питание сигнального реле отключается и контакт замыкается.
- DIP-переключатель для контроля порта Link
Для активации аварийного сигнала для порта, установить соответствующий ползун на ON (Вкл). Для выключения аварийного сигнала, установить соответствующий ползун на OFF (Выкл).

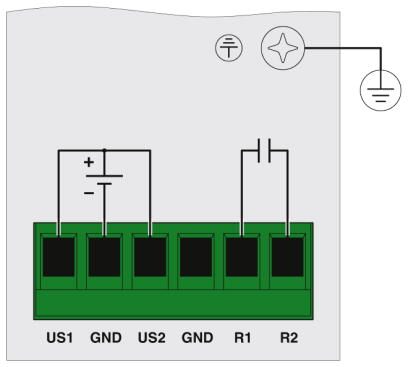

Подключение осуществляется через демонтируемое штекерное соединение COMBICON. US1 и US2: 24 В пост. тока, заземление GND: 0 В пост. тока. FE, функциональная земля.
Преимущества для Вас
- На всех портах обеспечивается скорость передачи 1000 Мбит/с
- Поддержка передачи Jumbo-кадров (размер кадра до 10 240 байт/кадр)
- Сообщения с приоритетом QoS (Quality of Service)
- Коммутатор также обеспечивает фиксацию кабеля и блокировку порта
- Контакт передачи сообщений для диагностики электропитания и состояния соединения
- Широкий диапазон рабочих температур (от -40 °C до 75 °C)
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 62 кПа ... 108 кПа (до 4850 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 62 кПа ... 108 кПа (до 4850 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet (RJ45) |
|---|---|
| Количество портов | 5 (порты RJ45) |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
| Скорость передачи данных | 10/100/1000 Мбит/с |
Функция
| Основные функции | Неуправляемый коммутатор с функцией Autonegotiation, соответствует стандарту IEEE 802.3, режим коммутации с промежуточным хранением, с контактами для передачи аварийных сигналов и QoS |
|---|---|
| Другие функции | Autonegotiation |
| Класс соответствия PROFINET | Conformance-Class A |
| Отображение состояний и диагностики | Светодиоды: US1, US2 (резервное питание), Link и активность каждого порта |
Параметр расширения сети
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
|---|---|
| Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
| Электропитание | 24 В DC (резервный) |
|---|---|
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 10 В DC ... 60 В DC |
| Потребляемый ток, типовой | 223 мА (при Us = 24 В DC) |
| Потребляемый ток, макс. | 547 мА (10 В DC) |
| Импульс пускового тока | 7,2 A (400 μs) |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Исполнение AX | Блочная конструкция |
| Вес нетто | 510,6 г |
| Материал корпуса | Алюминий |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2:2005 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
