Возможные производители: KLEMSAN

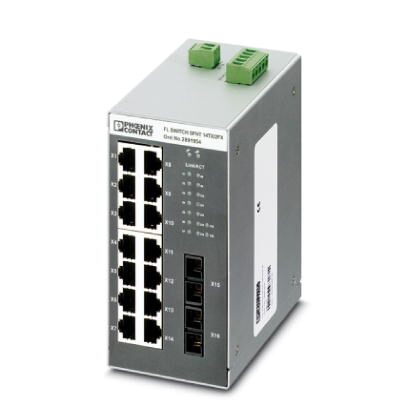

Коммутатор Ethernet для широкого температурного диапазона, 14 TP-RJ45-портов, автоматическое распознавание скорости передачи данных 10 или 100 МБит/с (RJ45), функция автокроссирования; два оптических порта формата SC.
Описание изделия
Коммутатор Ethernet с набором стандартных функций и 14 RJ45-портами и двумя SC-D-LWL-портами для экстремальных условий применения (-40 °C ... +75 °C). Автоматическое распознавание скорости передачи данных 10 или 100 МБит/с (RJ45), функция автокроссирования, входное напряжение 12 В DC ... 48 В DC, подача резервного питания с системой сигнализации.
Преимущества для Вас
- В наличии устройства для применения в стандартном (0 °C ... 60 °C ... расширенном (-40 °C ... 75 °C) температурном диапазоне
- 16 портов в узком металлическом корпусе с резервным входным напряжением
- Автосогласование скорости и режима работы, а также автоматическая коммутация упрощают установку и монтаж
- Локальные светодиодные индикаторы состояния
- Функции безопасности при использовании фиксатора для кабеля
- Порты RJ45 обеспечивают скорость передачи 10/100 Мбит/с; оптические порты - 100 Мбит/с
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 62 кПа ... 108 кПа (до 4160 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 62 кПа ... 108 кПа (до 4160 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet (RJ45) |
|---|---|
| Количество портов | 14 (порты RJ45) |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
| Скорость передачи данных | 10/100 Мбит/с |
| Дальность передачи | 100 м (На каждый сегмент) |
| Интерфейс | Интерфейс для подключения оптоволоконного кабеля |
| Количество портов | 2 (SC, многомодовый) |
| Среда передачи | Многомодовое стекловолокно |
| Скорость передачи данных | 100 Мбит/с (дуплексный режим) |
| Дальность передачи | 12,1 км (оптоволоконный кабель с F-G 62,5/125 0,7 дБ/км F1000) |
| 7,1 км (оптовол. кабель с F-G 50/125 0,7 дБ/км F1200) | |
| Длина волны | 1300 nm |
Функция
| Основные функции | Неуправляемый коммутатор/функция Autonegotiation, по стандарту IEEE 802.3, режим коммутации с промежуточным хранением, с контактами аварийного сигнала |
|---|---|
| Другие функции | Autonegotiation |
| Отображение состояний и диагностики | Светодиоды: US1, US2 (резервное питание), Link и активность каждого порта |
Параметр расширения сети
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
|---|---|
| Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
| Электропитание | 24 В DC (резервный) |
|---|---|
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 12 В DC ... 48 В DC |
| Потребляемый ток, типовой | 350 мА (при Us = 24 В DC) |
| Потребляемый ток, макс. | 700 мА (при 12 В DC) |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Исполнение AX | Блочная конструкция |
| Вес нетто | 1213,7 г |
| Материал корпуса | Алюминий |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Ударопрочность | 25г, соотв. МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
