Возможные производители: KLEMSAN

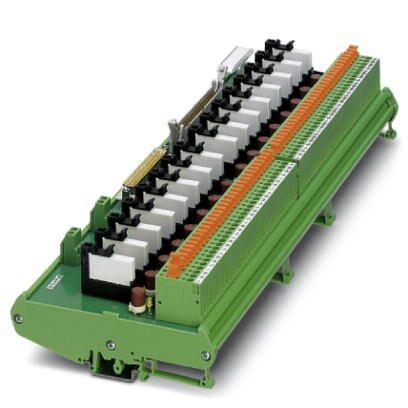

16-канальный модуль для компонентов ввода Honeywell C300. Управление модулем осуществляется по цепи управления, подключаемой с помощью 37-пол. разъема D-SUB или 50-пол. FLK. Со стороны подключения полевых устройств предусмотрен винтовой зажим с ножевым разъединителем. Ширина модуля: 343 мм
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -15 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -15 °C ... 50 °C |
Входные данные
| Входное номинальное напряжение UN | 48 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,85 ... 1,1 |
| Типовой входной ток при UN | 6,5 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 7 мс |
| Защитная цепь / модуль | Предох. |
| Защитный диод | |
| Защита от переполюсовки | |
| Индикатором состояния / канал | LED желт. |
Выходные данные
| Исполнение контакта | 1 замыкающий контакт |
|---|---|
| Материал контакта | Ag-Сплав, с твердым золоч. |
| Максимальное напряжение переключения | 36 В DC (60 В DC при поврежденном золотом покрытии) |
| Минимальное напряжение переключения | 100 мВ (12 В пост. тока при отсутствии золотого напыления) |
| Макс. ток продолжительной нагрузки | 50 мА (500 мА при поврежденном золотом покрытии) |
| Минимальный коммутационный ток | 1 мА (10 мА при поврежденном золотом покрытии) |
| Мощность отключения (активная нагрузка), максимальная | 1,2 Вт (при 24 В DC) |
Общие сведения
| Количество каналов | 16 |
|---|---|
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Режим работы | 100 % ED |
| Степень защиты | IP00 |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 37 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые клеммы с ножевыми размыкателями |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Данные по подключению Подключение 3
| Наименование, подключение | Сторона управления |
|---|---|
| Тип подключения | Штекерный соединитель для ленточного кабеля, согласно МЭК 60603-13 |
| Количество точек подключения | 1 |
| Полюсов | 50 |
Поддерживаемые устройства управления
| Дополнительные устройства управления | HONEYWELL Experion PKS C300/C-Series |
|---|---|
| Дополнительные платы ввода-вывода | TDIL01 (non-redundant) |
| TDIL11 (redundant) |
Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178: 1998-04 |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0,6 кВ (1,2 / 50 мкс) |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
