Артикул:
2900315
Внутрений код:
PC-2900315
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Норма упаковки
—
10
Тип управляющего напряжения
—
230V AC/DC
Вес, шт
—
33,570 GRM
Контакты Н/О = нормально открытый
—
1
В наличии:
• Основной склад - 4 шт.
• Основной склад - 4 шт.
3 273.87 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

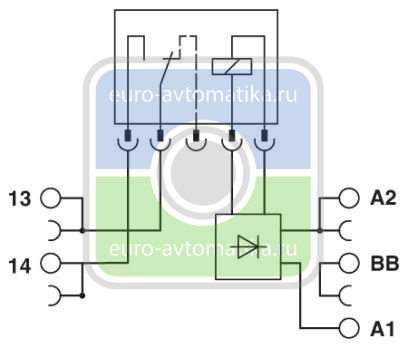

PLC-INTERFACE для функций ввода, состоит из основной клеммы PLC-BPT.../SEN с зажимом рush-in и вставным мини-реле с многосл. золотым контактом, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, входное напряжение 230 В перем. тока/220 В DC
Преимущества для Вас
- Экономия времени до 60 %
- Дополнительные электротехнические клеммы не требуются
- Эффективное подсоединение к системной кабельной разводке с помощью адаптера V8
- Релейные модули с безопасной развязкой между обмоткой и контактом согласно DIN EN 50178
- Экономия до 80 % пространства
- Прямое подключение датчика к релейному модулю
- Функциональные вставные перемычки

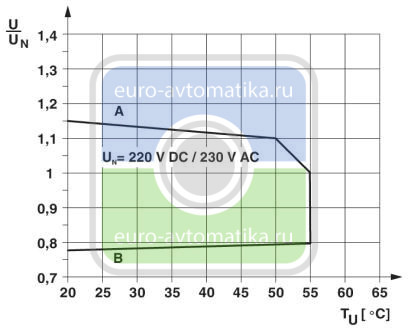

Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Активная часть
| Входное номинальное напряжение UN | 230 В AC |
|---|---|
| 220 В DC | |
| Типовой входной ток при UN | 3,2 мА |
| Время срабатывания, типовое | 7 мс |
| Время возврата, типовое | 15 мс |
| Защитная схема | Мостовой выпрямитель Мостовой выпрямитель |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,74 Вт |
Контактная часть
| Исполнение контакта | 1 замыкающий контакт |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO, с покрытием золотом |
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC | |
| Минимальное напряжение переключения | 100 мВ (при 10 мА) |
| Минимальный коммутационный ток | 1 мА (при 24 В) |
| Максимальный пусковой ток | 50 мА |
| Макс. ток продолжительной нагрузки | 50 мА |
| Мощность отключения (активная нагрузка), максимальная | 1 Вт (при 24 В DC) |
Сторона контакта (при отсутствии золотого покрытия)
| Указание | следующие значение приведены для поврежденного золотого покрытия |
|---|---|
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (при100 мA) |
| Макс. ток продолжительной нагрузки | 6 A |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Мощность отключения (активная нагрузка), максимальная | 140 Вт (при 24 В DC) |
| 20 Вт (При 48 В DC) | |
| 18 Вт (При 60 В DC) | |
| 23 Вт (При 110 В DC) | |
| 40 Вт (При 220 В DC) | |
| 1500 ВА (При 250 В AC) | |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0,2 A (при 110 В, DC13) | |
| 0,1 A (при 220 В, DC13) | |
| 3 A (при 24 В, AC15) | |
| 3 A (при 120 В, AC15) | |
| 3 A (при 230 В, AC15) |
Параметры подключения 1
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
| 2x 0,5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
| 2x 0,5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
|---|---|
| Режим работы | 100 % ED |
| Степень защиты | RT III (Реле) |
| IP20 (Установочный блок реле) | |
| Долговечность механическая | 2x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | МЭК 60664 |
| МЭК 60664A | |
| DIN VDE 0110 | |
| DIN EN 50178/DIN VDE 0160 (соотв. разделы) | |
| DIN EN 50178/VDE 0160 | |
| МЭК 60255/DIN VDE 0435 (соотв. разделы) | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Содержимое комплекта
