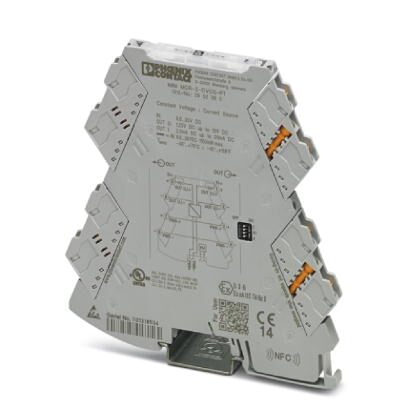

Источник стабилизированного напряжения / тока со штекерным соединением, входное напряжение 9,6 В ... 30 В DC. Выходное напряжение 1,25 В ...10 В DC или выходной ток 2,5 мА ... 20 мА. Настройка при помощи DIP-переключателей. Зажимы push-in.
Описание изделия
Источник стабилизированного напряжения/тока со штекерными разъемами для высокоточного генерирования постоянных напряжений и токов. Входное напряжение может составлять от 9,6 до 30 В постоянного тока и подаваться на соединительные клеммы модулей или комбинированно через соединитель на монтажной рейке. Со стороны выходов настраиваются следующие значения напряжений и токов: 1,25 В, 2,5 В, 3,75 В, 5 В, 6,25 В, 7,5 В, 8,75 В, 10 В DC, 2,5 мA, 5 мA, 7,5 мA, 10 мA, 12,5 мA, 15 мA, 17,5 мA, 20 мA. Устройство можно конфигурировать с помощью DIP-переключателей. Оно поддерживает функцию диагностики неисправностей и связь NFC.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Выходные данные
| Конфигурируемый / программируемый | есть |
|---|---|
| макс. выходное напряжение | 10 В DC |
| 8,75 В DC | |
| 7,5 В DC | |
| 6,25 В DC | |
| 5 В DC | |
| 3,75 В DC | |
| 2,5 В DC | |
| 1,25 В DC | |
| макс. выходной ток | 20 мА |
| 17,5 мА | |
| 15 мА | |
| 12,5 мА | |
| 10 мА | |
| 7,5 мА | |
| 5 мА | |
| 2,5 мА | |
| Выходное напряжение при обрыве линии | 13,5 В |
| Выходной ток | ≤ 30 мА |
| Ток короткого замыкания | > 32 мА |
| Нагрузка / выходная нагрузка, выход тока | ≤ 600 Ω (20 мА) |
| Пульсации | (ДА) (при 600 Ом) |
Питание
| Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
|---|---|
| Потребляемый ток, типовой | |
| Потребляемая мощность |
Параметры подключения 1
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² (с кабельным наконечником) |
| 0,14 мм² ... 2,5 мм² (без кабельного наконечника) | |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 (гибкий) |
Общие сведения
| Ошибка передачи, макс. | ≤ 0,1 % (от предела) |
|---|---|
| Температурный коэффициент, максимальный | |
| гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В (эффективный) |
| Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | cерый |
| Материал корпуса | PBT |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Температура DNV GL | B |
| Влажность DNV GL | B |
| Вибрация DNV GL | A |
| DNV GL-EMC | A |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
