Возможные производители: KLEMSAN

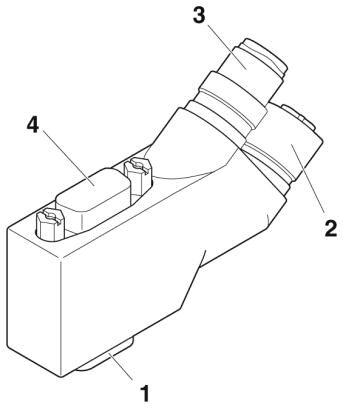

Штекер D-SUB, 9-конт., штыревой, с гнездом PG-D-SUB, цоколёвка: 3, 5, 6, 8; два подвода для кабеля M12 (кодировка B) под углом 35°. Шинная система: PROFIBUS DP до 12 Мбит/с. Нагрузочный резистор через отдельный терминатор M12.
Преимущества для Вас
- Простота ввода в эксплуатацию, Plug-and-Play
- Безошибочная установка, в частности в серийном производстве оборудования
- Быстрое подключение благодаря системе фиксации M12-SPEEDCON
- Малый вес
- PROFIBUS
- Терминирование с помощью нагрузочного резистора М12
- Вариант с разъемом для программирования
- Адаптер для сред IP20 и IP67
- Сквозное экранирование от М12 к D-SUB
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Температура окружающей среды (при монтаже) | -20 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 75 % (при +25 ℃, без образования конденсата) |
| Высота | 5000 м (Ограничение см. в заявлении производителя) |
| Степень защиты | IP40 |
Общие сведения
| Номинальное напряжение UN | 5 В |
|---|---|
| Номинальный ток IN | 100 мА |
| Шинная система | PROFIBUS DP |
| Сигнал | PROFIBUS |
| Крепежные винты SUBCON | 4-40 UNC |
| Момент затяжки | 0,4 Нм |
| Материал корпуса | Полиамид |
| Расположение выводов | 3, 5, 6, 8 |
| MTTF | 6706 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 155 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
Характеристики клемм
| Подключение | Штекерная часть разъема D-SUB |
|---|---|
| Полюсов | 9 |
| Тип подключения | Вилка D-SUB |
| Нагрузочный резистор | отдельно посредством нагрузочного резистора М12 |
| Подключение | Вход для программирования |
| Полюсов | 9 |
| Тип подключения | Розетка D-SUB |
| Подключение | Штекер M12 |
| Полюсов | 5 |
| Тип подключения | Штекерный соединитель M12, с механич. ключом B |
| Момент затяжки | 0,4 Нм |
| Подключение | Розетка M12 |
| Полюсов | 5 |
| Тип подключения | Штекерный соединитель M12, с механич. ключом B |
| Момент затяжки | 0,4 Нм |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
