Артикул:
2903156
Внутрений код:
PC-2903156
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
77,1 кб
Характеристики
Вес, шт
—
2 850,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
70 645.41 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

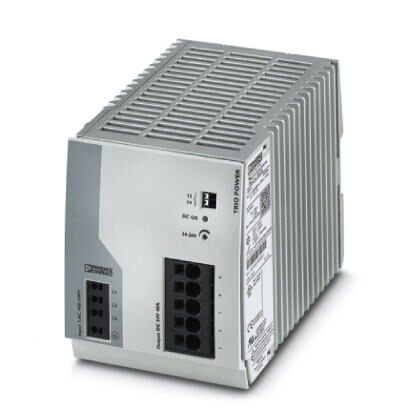

Источник питания TRIO для установки на несущую рейке с регулированием в первичной цепи, вход: 3-фазный, выход: 24 В пост. тока / 40 А, динамический разгон, быстрый монтаж жестких и гибких проводников с наконечником без инструмента
Описание изделия
Источники питания TRIO POWER со стандартным набором функций
Источники питания серии TRIO POWER с зажимом push-in идеально подходят для применения в машиностроении. Все функции и компактная конструкция одно- и трехфазных модулей оптимально соответствуют высоким требованиям. Надежное питание потребляющих устройств в сложных условиях эксплуатации обеспечивается блоками питания чрезвычайно прочной электрической и механической конструкции.
Преимущества для Вас
- Экономия времени и издержек благодаря зажиму Push-in и узкой конструкции
- Повышение степени готовности оборудования с динамическим резервом мощности в 150 % номинального тока на пять секунд
- Максимальная гибкость благодаря широкому диапазону температур от -25 °C до +70 °C и запуску устройства при -40 °C
- Надежность благодаря высокой электрической прочности
- Механическая прочность благодаря высокой вибростойкости и ударопрочности
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
| Высота установки | ≤ 4000 м (> 2000 м, изменение хар-к: 10 %/1000 м) |
Входные данные
| Диапазон номинальных напряжений на входе | 3x 400 В AC ... 500 В AC |
|---|---|
| Диапазон входных напряжений | 3x 400 В AC ... 500 В AC -20 % ....+15 % |
| Диапазон частот AC | 50 Гц ... 60 Гц |
| Ток утечки на PE | |
| Потребляемый ток | 3x 1,9 A (400 В AC) |
| 3x 1,7 A (500 В AC) | |
| Номинальная потребляемая мощность | 1335,1 ВА |
| Время автономной работы | тип. 10 мс (400 В AC) |
| тип. 20 мс (500 В AC) | |
| Входной предохранитель | 6,3 A (внутренний (защита модуля)) |
| Выбор подходящих предохранителей | 10 A ... 16 A (Характеристика B, C, D, K) |
| Коэффициент мощности (cos phi) | 0,77 |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Защитная цепь / модуль | Варистор |
Выходные данные
| Номинальное напряжение | 24 В DC ±1 % |
|---|---|
| Диапазон настройки выходного напряжения (USet) | 24 В DC ... 28 В DC (> 24 В DC, ограничение по постоянной мощности) |
| Номинальный ток на выходе (IN) | 40 A |
| Динамический Boost (IDyn.Boost) | 60 A (5 с) |
| Изменение хар-к | > 60 °C ... 70 °C (2,5 % / K) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Устойчивость к обратной связи | |
| Защита от импульсных перенапряжений на выходе | ≤ 30 В DC |
| Рассогласование | |
| Остаточная пульсация | ≤ 50 мB(ДА) |
| Выходная мощность | 960 Вт |
| Время включения, типовое | |
| Рассеиваемая мощность, без нагрузки, макс. | |
| Рассеиваемая мощность, номинальная нагрузка, макс. | |
| Ток короткого замыкания |
Общие сведения
| Вес нетто | 2,6 кг |
|---|---|
| КПД | тип. 93 % (400 В AC) |
| тип. 93,3 % (480 В AC) | |
| Напряжения изоляции на входе / выходе | 3 кВ AC (Типовое исп.) |
| 1,5 кВ AC (Выборочное исп.) | |
| Степень защиты | I (в закрытом шкафу управления) |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 1730000 ч (25 °C) |
| > 1051000 ч (40 °C) | |
| > 510000 ч (60 °C) | |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм (≤ 40 °C) 10 мм (≤ 70 °C), вертикально 50 мм |
Характеристики клемм, вход
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 12 |
| Длина снятия изоляции | 10 мм |
Характеристики клемм, выход
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение проводника AWG, мин. | 20 |
| Сечение проводника AWG, макс. | 4 |
| Длина снятия изоляции | 18 мм |
Параметры подключения сигнализации
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 16 |
| Длина снятия изоляции | 8 мм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 55011 (EN 55022) |
| Помехоустойчивость | Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда) |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 3 В/м (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-6-3 |
| EN 61000-4-6 | |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Излучение кондуктивных помех | EN 55016 EN 61000-6-4 (класс A) |
| Стандарты / нормативные документы | EN 61000-4-11 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Стандарт - электробезопасность | МЭК 60950-1/VD 0805 (БСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Сертификация UL | UL зарегистрирован UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| Ударопрочность | 11 мс, 15г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | DNV GL CG-0339 / класс B Поиск резонанса 2 Гц - 100 Гц, 90 мин. в резонансе, 2 Гц - 13,2 Гц, амплитуда ±1 мм, 13,2 Гц - 100 Гц, ускорение 0,7g |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Категория перенапряжения (EN 60950-1) | II |
| Категория перенапряжения (EN 62477-1) | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
